Cosa significa l'informazione "Dettagli Stazione" durante la stazione?

"Dettagli Stazione" Rivela la Confidenza del Posizionamento dopo la Stazione

La schermata "Dettagli Stazione" apparirà durante i processi di stazione che richiedono alla stazione totale di calcolare una posizione coordinata in relazione ai punti di controllo che misura, come nella stazione su punti di controllo. In breve, i dettagli della stazione rivelano gli errori potenziali e il livello di confidenza nel posizionamento coordinato che la stazione totale ha calcolato per sé stessa.

Può essere difficile (e intimidatorio) cercare di interpretare cosa significhi la schermata dei dettagli della stazione. Pertanto, mentre HCL mostrerà i dettagli degli errori di posizionamento della stazione, utilizzerà anche altri metodi per fornire elementi visivi che aiutino a comprendere le implicazioni degli errori visti in questa schermata dei dettagli. Strumenti come le impostazioni di tolleranza e elementi visivi come il cerchio verde di layout sono molto utili per comprendere la precisione della stazione, per esempio, e sono molto intuitivi.

Se hai difficoltà a comprendere i dettagli della stazione, prova quindi a usare le impostazioni di tolleranza e gli elementi visivi del cerchio verde di layout per determinare se la precisione della tua stazione è appropriata per il tuo lavoro. Di seguito, tuttavia, la schermata Dettagli Stazione viene spiegata con un po' più di dettaglio.

"Dettagli Stazione" Spiega le Informazioni della Stazione da uno Scenario di "Miglior Adattamento"

Se ricordi il concetto alla base della stazione con punti di controllo, la stazione totale sta semplicemente misurando ogni punto di controllo e determinando quanto bene l'allestimento dei punti di controllo corrisponda al modo in cui i punti di controllo sono disposti nel progetto digitale.

È pratico (e prudente) presumere che durante la stazione probabilmente esisteranno alcuni errori, dato che nessuno è mai perfetto. Pertanto, ottenere quante più informazioni possibili su questi errori è importante per mitigare il loro effetto durante il layout e la misurazione.

Quando l'unità principale misura ogni punto di controllo e tenta di abbinarli al progetto, sta eseguendo un'analisi di "miglior adattamento". In altre parole, sta determinando quali punti di controllo sono probabilmente più precisi di altri basandosi sugli angoli e sulle misurazioni che sta effettuando tra di loro, tenendo anche conto delle misurazioni di distanza che sta effettuando dall'unità principale ai punti di controllo. C'è molta triangolazione che avviene in background.

Con tutte queste diverse misurazioni - misurazioni angolari e misurazioni di distanza - la stazione totale determina quindi la sua posizione coordinata in relazione a questi punti di controllo. Ancora una volta, questo avviene dopo aver effettuato la sua analisi di "miglior adattamento" con i punti di controllo forniti.

Comprendere i "Dettagli Stazione" - un Esempio

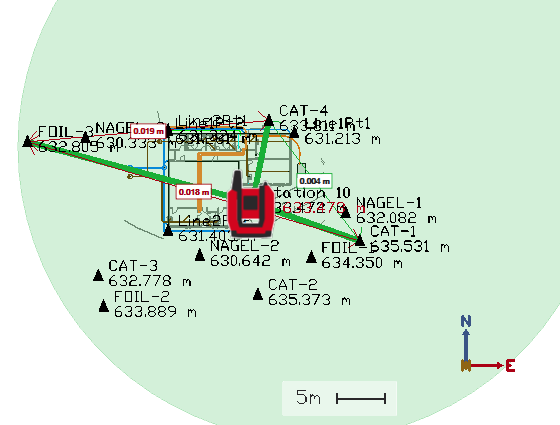

Nell'esempio qui sotto, vedrai che ho misurato 3 punti di controllo nel mio cantiere: CAT-4, FOIL-3 e CAT-1

Puoi notare che ci sono alcuni errori tra i punti misurati:

• FOIL-3 a CAT-4 ha una distanza che è 19mm più corta rispetto al progetto
• CAT-4 a CAT-1 ha una distanza 4mm più lunga rispetto al progetto
• CAT-1 a FOIL-3 ha una distanza 18mm più corta rispetto al progetto

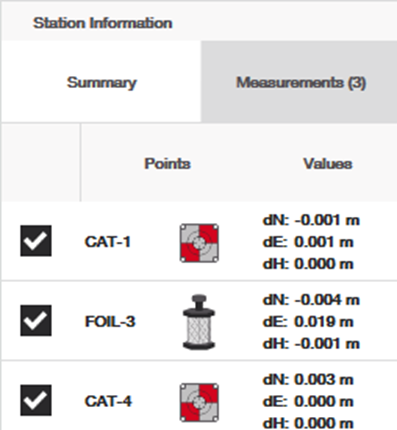

La stazione totale osserva questo, e poi trova un "miglior adattamento" per far funzionare insieme questi punti di controllo. Mostra come ha fatto questo mostrando la schermata Informazioni Stazione per i tuoi punti misurati:

Per l'analisi di "miglior adattamento", la stazione totale ha riconosciuto, molto probabilmente, che CAT-4 e CAT-1 erano probabilmente i punti di controllo migliori, o più accurati, e che FOIL-3 probabilmente stava causando errori. Pertanto, puoi vedere come ha "spostato" i punti di controllo dalla loro posizione misurata a quella che li avrebbe fatti adattare meglio insieme.

Per FOIL-3, per esempio, è stato spostato di 4mm a sud e 19mm a est rispetto al progetto.

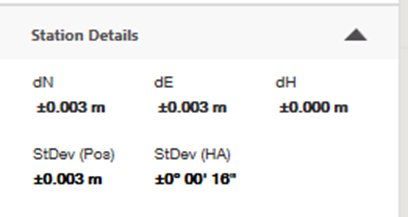

Dopo aver fatto questo miglior adattamento, rivela quindi nel pannello "Dettagli Stazione" quanto è sicuro di trovarsi nella coordinata che ha calcolato per sé stessa:

Nota che ogni valore ha un'icona (+/-). Ciò suggerisce che alla posizione coordinata che la stazione totale sta determinando per sé stessa, ha un potenziale errore di posizione di 3mm nord/sud, 3mm est/ovest, un errore angolare orizzontale di +/- 16 secondi d'arco di angolo. Tutto ciò conduce, infine, al suo errore di "posizionamento" di +/- 3mm.

Ciò che questo significa per le tue applicazioni, quindi, sarà meglio rivelato dal cerchio verde di layout secondo le tue impostazioni di tolleranza. Se ti chiedi se questa è una "buona" stazione, dipende da te determinarlo, poiché sì, esistono errori, ma il processo di stazione assicura che tu abbia ampie informazioni per vedere quali potrebbero essere quegli errori e come potrebbero influenzare il tuo lavoro.

Gli errori nei "Dettagli Stazione" significano che non sarò preciso?

È importante capire che quando stazioni uno strumento, sta semplicemente calcolando dove si trova la coordinata dell'unità principale. Dopo aver stazionato lo strumento, ovviamente la stazione totale disporrà e misurerà i punti con precisione secondo le dimensioni del progetto, tenendo conto che l'utente finale stia facendo attenzione a mantenere il palo del prisma in piano, impostare le condizioni meteo corrette, ecc. Molti fattori oltre al solo posizionamento possono influenzare la precisione.

Quando si parla di un errore di "posizionamento", questo significa che se tornassi un altro giorno e rifacessi la stazione sui punti di controllo, potrebbe esserci un piccolo errore millimetrico nella posizione dei punti tra le diverse stazioni giorno dopo giorno.

Ecco perché una buona pratica è stabilire punti di controllo molto stabili per il tuo cantiere e usarli costantemente durante il progetto. Aiuta a mantenere il tuo layout e le tue misurazioni coerenti e accurate giorno dopo giorno. Vedi questo articolo per ulteriori informazioni sulle migliori pratiche per i punti di controllo.
