Wat stelt de groene layoutcirkel voor in toepassingen voor stationeren en meten?

De groene layoutcirkel is een tolerantiegids

Bij het stationeren met controlepunten of controlelijnen controleert het total station eerst hoe nauwkeurig de gemeten controlepunten of -lijnen overeenkomen met het digitale ontwerp. Als er meetfouten zijn, ongeacht hoe klein, berekent de tool met welke nauwkeurigheid deze toepassingen kunnen worden uitgevoerd bij gebruik van je controlepuntmetingen.

De groene cirkel die verschijnt nadat je met controlepunten of controlelijnen hebt gestationeerd, vertegenwoordigt het werkgebied dat overeenkomt met de tolerantie die je hebt ingesteld. Als je in je 2D-layoutinstellingen 4 mm hebt ingesteld (wat betekent dat je metingen onderling niet meer dan 4 mm mogen afwijken), wordt alleen het gebied groen waarin de software je met vertrouwen tot dat nauwkeurigheidsniveau kan begeleiden.

Dit betekent dat het buiten dit bereik onwaarschijnlijk is dat de gewenste nauwkeurigheid wordt bereikt. Omgekeerd kun je, als je binnen het gebied van de groene cirkel werkt, redelijkerwijs verwachten dat je deze nauwkeurigheid bereikt.

Deze groene cirkel kan ook in andere toepassingen worden weergegeven, met name in Puntlayout, Lijnlayout en Meten en registreren. Het is een handige referentie om een optimale nauwkeurigheid te waarborgen.

Let op: bij deze nauwkeurigheidsschatting wordt geen rekening gehouden met andere factoren die de nauwkeurigheid kunnen beïnvloeden, zoals het waterpas houden van de prisma-stok, fouten bij het markeren op de grond of andere stappen in je procedure die fouten kunnen veroorzaken.

De cirkel inschakelen

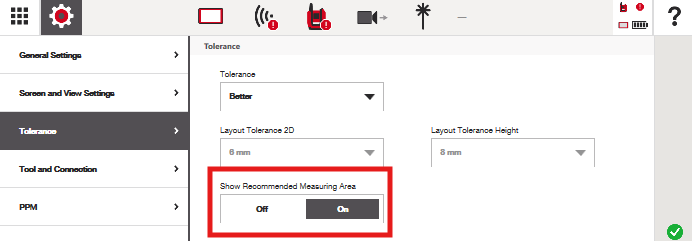

Als je de groene cirkel (of het aanbevolen meetgebied) tijdens het stationeren wilt zien, schakel je deze in bij de tolerant instellingen:

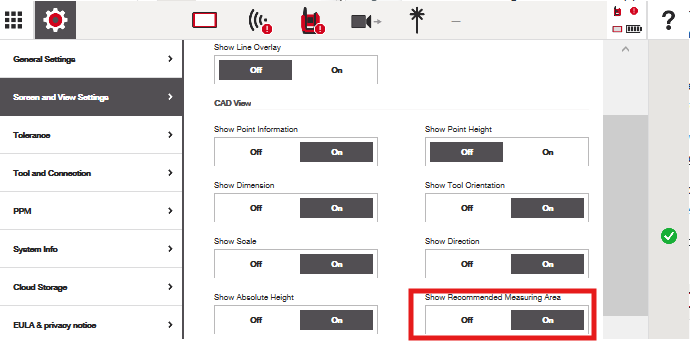

Als je de groene cirkel in andere meettoepassingen wilt zien, schakel je deze in bij de scherm- en weergave-instellingen onder CAD-weergave:

Voorbeelden van hoe de layoutcirkel helpt:

Slechte stationeringsinstellingen eenvoudig herkennen:

Bekijk het onderstaande voorbeeld. De software helpt me te begrijpen dat mijn stationeringsinstelling waarschijnlijk niet optimaal is:

Ik heb 2 controlepunten ingemeten. Rechtsonder in het scherm zie je dat mijn "layouttolerantie" 10 mm is. Op basis van slechts twee controlepunten en de nauwkeurigheid van mijn metingen waarschuwt de software me dat het total station me alleen in het kleine, door de cirkel aangegeven gebied tot op 10 mm nauwkeurig kan begeleiden. Alles daarbuiten is waarschijnlijk onnauwkeurig.

Moet ik deze stationering gebruiken? Waarschijnlijk niet. Ik moet een betere opstelling van controlepunten zoeken.

Kijk nu wat er gebeurt wanneer ik mijn tolerantie instel op een nauwkeurigheid van 4 mm:

De software kan geen layoutcirkel weergeven. Dit betekent dat de opstelling van controlepunten te onnauwkeurig is om een layout met een nauwkeurigheid van 4 mm uit te voeren.

Eenvoudig zien hoe je controlepunten je mogelijke nauwkeurigheid beïnvloeden:

Laten we, met behoud van het bovenstaande voorbeeld, bekijken wat er met de layoutcirkel gebeurt wanneer we meer controlepunten toevoegen. Ik houd mijn tolerant instellingen voor 2D-layout op 4 mm:

Hieronder zie je dat ik nu 8 verschillende controlepunten rond mijn bouwplaats heb ingemeten. Uiteindelijk kreeg ik een layoutcirkel die aangeeft waar aan mijn nauwkeurigheidseisen van 4 mm kan worden voldaan.

Zo ziet die layoutcirkel eruit als ik een nauwkeurigheid van 6 mm wil behouden:

Hoe kun je de layoutcirkel optimaliseren?

Naast ervoor te zorgen dat je met nauwkeurige controlepunten werkt, biedt de software enkele handige hulpmiddelen om de layoutcirkel zo goed mogelijk te optimaliseren.

Nadat je je controlepunten hebt ingemeten, ga je naar het tabblad "Metingen" in de rechterbovenhoek. Daar worden alle controlepunten weergegeven die je hebt ingemeten, evenals de afwijkingswaarden ertussen. Kort gezegd geven deze afwijkingswaarden aan hoeveel de tool de gemeten locatie van dat controlepunt moest aanpassen om deze te laten "passen" bij het digitale ontwerp.

Standaard gebruikt de software alle controlepunten die je inmeet om de layoutcirkel waarmee je wilt werken te berekenen. Je kunt echter handmatig controlepunten verwijderen of de software automatisch laten bepalen welke controlepunten waarschijnlijk onnauwkeurig zijn en je potentiële nauwkeurigheid voor meten en layout verminderen.

Laten we bijvoorbeeld in de bovenstaande lijst op "Beste selectie voorstellen" klikken om te zien of de software enkele slecht ingemeten controlepunten uit de stationeringsberekening kan verwijderen:

Je ziet dat de software controlepunten heeft kunnen vinden waarmee je, gegeven de controlepunten die je hebt aangeleverd, een layout met de hoogst mogelijke nauwkeurigheid kunt uitvoeren. Met een layoutnauwkeurigheid van 4 mm kan ik vol vertrouwen mijn volledige bouwplaatsgebied uitzetten.

Hoe beïnvloedt mijn instelling voor layouttolerantie de nauwkeurigheid van mijn layout?

Het total station begeleidt je altijd zo nauwkeurig mogelijk, ongeacht de tolerantie-instelling die je in de tool hebt opgegeven. De tolerantie-instelling heeft twee basisfuncties:

1. Toepassingen tijdens je werkzaamheden groen of rood laten worden, zodat je visueel kunt zien of metingen binnen of buiten de ingestelde tolerantie vallen.

   • Bij een tolerantie van 6 mm tijdens een layout worden de dradenkruizen van je locatie bijvoorbeeld pas groen wanneer je je binnen 6 mm van je punt bevindt, zoals in de onderstaande schermafbeelding.

2. Realistische werkgebieden tonen waarin je tijdens het stationeren binnen je tolerantie blijft (zoals in dit artikel besproken).

Ongeacht je tolerantie begeleidt de tool je altijd naar wat voor je punten als een locatie "0" wordt berekend, ten opzichte van de stationering die je met de tool hebt uitgevoerd. Of de berekende positie van deze punten correct is, hangt echter eenvoudigweg af van de zorg waarmee de eindgebruiker de tool nauwkeurig stationeert en deze gedurende de werkdag nauwkeurig houdt.

Raadpleeg dit artikel voor meer hulp bij onderwerpen over nauwkeurigheid.
