Wat zijn backsight-controles en waarom zijn ze belangrijk?

Wat is het doel van een backsight-controle?

Een backsight-controle stelt eindgebruikers in staat te controleren of het total station de controlepunten die het tijdens de opstelling heeft gemeten nog steeds herkent als op dezelfde locatie. Als er fouten optreden tijdens een backsight-controle, wordt het aanbevolen om opnieuw te stationeren.

Fouten bij backsight-controles zijn meestal gerelateerd aan total stations die worden beïnvloed door wind, trillingen, stabiliteit van de driepoot, of zelfs door een lichte aanraking. Backsight-controles zijn snel uit te voeren en moeten regelmatig tijdens het werk worden gedaan. Het wordt meestal aanbevolen om elke 60 minuten een backsight-controle uit te voeren, wat hetzelfde frequentieniveau is als de automatische kalibratie van de PLT 400.

Als de fouten bij backsight-controles aanzienlijk groot zijn, controleer dan of de werkomgeving mogelijk veroorzaakt dat het gereedschap licht verschuift of glijdt, of dat trillingen de verankering van het gereedschap beïnvloeden. Controleer ook of de punten die je gebruikt bij de backsight-controles betrouwbaar zijn – worden de punten zelf aangestoten of bewegen ze door de omstandigheden op de bouwplaats?

Dit artikel over gereedschapsstabiliteit en dit artikel over beste praktijken voor controlepunten kunnen helpen bij het oplossen van consistent slechte backsight-controles.

Hoe voer je een backsight-controle uit

Stap 1 - Open de applicatie

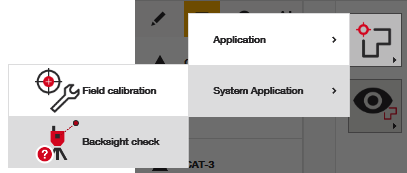

De backsight-controle applicatie is beschikbaar als je werkt aan een project waarbij een stationering met controlepunten is voltooid. Je vindt deze onder systeemapplicaties:

Eenmaal geopend, herinnert de applicatie je aan het doel, namelijk dat je controlepunten opnieuw meet om afwijkingen te inspecteren na de oorspronkelijke stationering:

Stap 2 - Kies het controlepunt voor meten

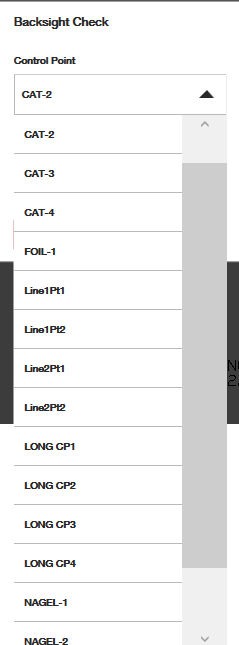

De volledige lijst met controlepunten verschijnt zodat je deze kunt gebruiken. Het wordt aanbevolen een controlepunt te kiezen dat tijdens de meest recente stationering is gebruikt, zodat je de backsight-controle zo goed mogelijk kunt vergelijken met je oorspronkelijke opstelling. Technisch gezien kan echter elk controlepunt uit de lijst gekozen worden. Het standaardcontrolepunt dat als eerste verschijnt, is het eerste controlepunt dat tijdens je meest recente stationeringsproces is gebruikt.

Let er echter op dat de enige controlepunten die niet verschijnen, die zijn zonder een koppelbaar prismatype. Controlepunten die geen prisma zijn, zoals reflecterende doelen of punten op oppervlakken die direct met de laser worden gemeten, kunnen dus niet worden gebruikt bij deze stap.

Als er een controlepunt ontbreekt in deze lijst dat je wilt gebruiken, zorg dan dat je het punt bewerkt in de puntenlijst vanuit de CAD-weergave en er een prismatype aan toewijst dat je wilt gebruiken.

De reden dat de software alleen controlepunten met een prismadoel voorstelt, is om de meetintegriteit te behouden, omdat andere doelen gemakkelijker beïnvloed kunnen worden door omgevingsfactoren (licht, stof, water, enz.).

Is er een andere manier om een backsight-controle uit te voeren?

Ja, maar er moet zorg worden gedragen voor het opzetten van een betrouwbaar backsight-controlesysteem. Een gebruikelijke methode is om na de initiële stationering van het gereedschap je gewenste backsight-punten te meten en vast te leggen op de bouwplaats. Wanneer je handmatig een backsight-controle wilt uitvoeren, open je gewoon opnieuw de meet- en registratieapplicatie en meet je de punten een tweede keer. Je kunt eenvoudig de meetfuncties van de tablet voor CAD gebruiken om eventuele afwijkingen tussen de twee metingen te inspecteren en visualiseren.

Stap 3 - Meten

Zodra het juiste controlepunt dat je wilt meten is geselecteerd, druk je op de rode meetknop.

Stap 4 - Resultaten observeren

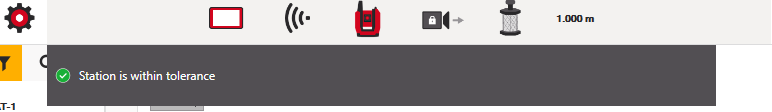

Als je metingen afwijkingen binnen de toleranties tonen die in je instellingen staan, zal HCL eenvoudig aangeven dat de stationering binnen de toleranties valt. Zie dit artikel om te begrijpen wat toleranties zijn en hoe je ze instelt.

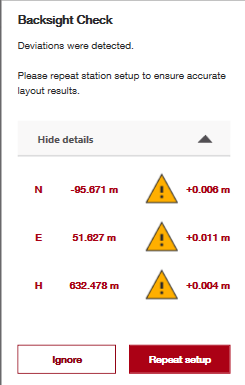

Als je geen toleranties hebt gedefinieerd, of als je een backsight-meting hebt die buiten je ingestelde toleranties valt, zie je de afwijkingsgegevens zoals hieronder weergegeven:

Deze gegevens tonen hoe het gemeten punt verschilt van de locatie die het total station oorspronkelijk vond. In het bovenstaande geval lijkt elke coördinaat een lichte millimeterafwijking te hebben, en de coördinaatwaarden die buiten de toleranties vallen, worden rood gemarkeerd.

Stap 5 - Opnieuw stationeren en probleem oplossen

Als de backsight-gegevens slecht zijn, wordt aanbevolen het gereedschap opnieuw te stationeren op je opgegeven controlepunten. Na het opnieuw stationeren is het verstandig om het total station je te laten begeleiden naar een punt dat je eerder diezelfde werkdag hebt uitgezet om mogelijke afwijkingen tussen de oude en de nieuwe stationering te onderzoeken.
