Wat is een stationeringsrapport?

Met een stationeringsrapport kunt u de geschiedenis bekijken van de verschillende stationeringsprocedures en resultaten die u voor uw project hebt gebruikt. Er zijn verschillende definities die u moet begrijpen om dit rapport effectief voor uw werk te kunnen gebruiken. Het rapport is echter intuïtief en u zou de inhoud snel moeten kunnen begrijpen.

Met het stationeringsrapport kunt u uw nauwkeurigheid tijdens het stationeringsproces in de loop der tijd volgen. U kunt de gebruikte controlepunten volgen, de coördinaten van uw total station voor elke stationering, de mogelijke afwijking van elke stationering en de PPM-instellingen op het moment van stationering.

Daarnaast wordt het "groene cirkel"-gebied voor aanbevolen metingen dat op basis van uw stationering is berekend, indien ingeschakeld, na elke stationering als afbeelding in uw rapport opgeslagen.

Stationeringsrapporten zijn een geweldig hulpmiddel om uw uitzettingen en metingen te volgen en problemen op te lossen, vooral omdat uw geëxporteerde puntgegevens (zoals gegevens van uitgezette en gemeten punten) ook het station opslaan waarmee een punt is gemeten. U kunt uw werk eenvoudig met dit rapport controleren.

Raadpleeg dit artikel voor informatie over het exporteren van puntinformatie.

Demo van het stationeringsrapport

Locatie van de toepassing voor stationeringsrapporten

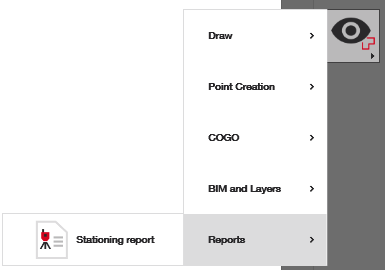

De toepassing voor stationeringsrapporten vindt u onder het bewerkingspictogram op het startscherm. Ga naar rapporten; daar kunt u een stationeringsrapport exporteren:

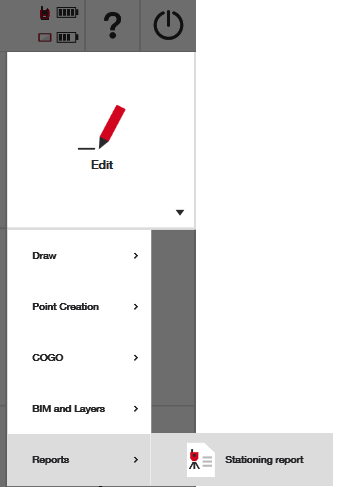

De toepassing bevindt zich ook op het tabblad met toepassingen waarvoor geen metingen nodig zijn in het CAD-weergavescherm:

Rapportinstellingen

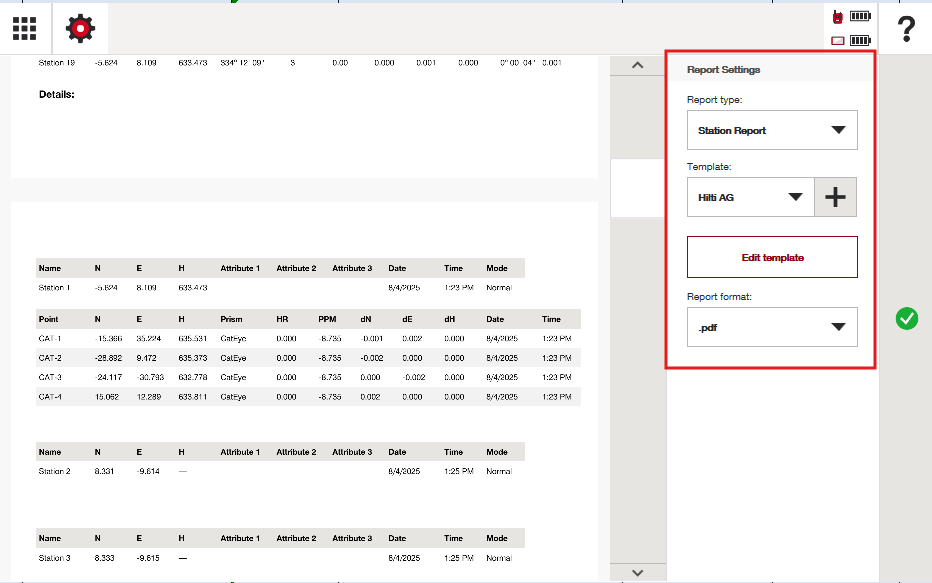

U kunt de rapportinstellingen vóór het exporteren aanpassen via het exportscherm:

Gebruik dit gedeelte om uw sjabloon aan te passen of uw rapportindeling te wijzigen in .xlsx of .pdf.

Welke instellingen kunt u aanpassen onder ‘Sjabloon bewerken’?

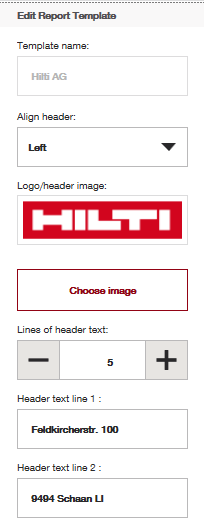

U kunt aanpassen wat in de koptekst en voettekst van uw sjabloon wordt weergegeven en waar u de koptekst wilt plaatsen. Personaliseer dit rapport naar wens.

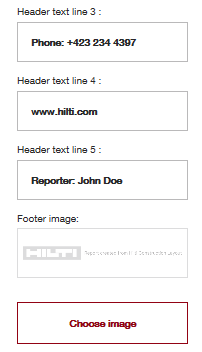

Wijzig de afbeeldingen en pas de informatie indien nodig aan:

Koptekstinformatie in een stationeringsrapport

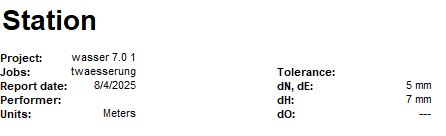

Het stationeringsrapport begint met een koptekst:

Hierin worden het project en de taak weergegeven waaruit het stationeringsrapport is opgehaald, de rapportdatum, de eenheden (ingesteld in de HCL-instellingen) en de tolerantiewaarde op het moment van exporteren (dit is ook een instelling; zie dit artikel voor informatie over toleranties).

Tabelinformatie in een stationeringsrapport

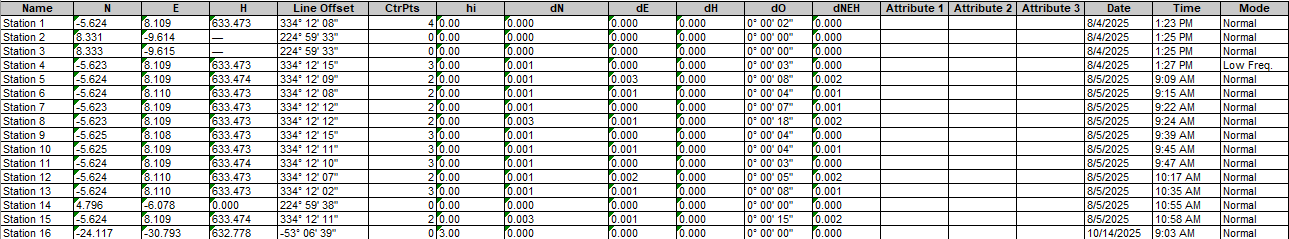

Direct na de koptekst verschijnt een tabel met alle stations die zijn gekoppeld aan de taak van het project waaruit het rapport is geëxporteerd:

Hieronder vindt u een overzicht van de verstrekte informatie:

• Naam: Puntnaam van het station
• NEH: Coördinateninformatie van het station
• Controlepunten: Deze gegevens tonen het aantal controlepunten dat tijdens het stationeringsproces is gemeten.
  • Als hier ‘0’ staat, komt dat doordat u stationering met behulp van ‘boven controlepunt’ hebt uitgevoerd
• hI: Dit is de instrumenthoogte die na de stationering op de tablet wordt ingevoerd (waarschijnlijk alleen gebruikelijk bij stationering met behulp van boven controlepunt).
• dN, dE, dH, dO: Deze geven de afwijkingen van uw stationeringsopstelling aan nadat de controlepunten zijn gemeten en de locatie van het station is berekend.
• Attribuut 1-3: Handmatig toegevoegde attributen die in de software aan het stationeringspunt zijn toegevoegd.
• Datum/tijd: Tijdregistratie van het moment waarop de stationering plaatsvond.
• Modus: Geeft aan of het instrument tijdens de stationering in de kalibratiemodus voor normale of lage frequentie stond. Raadpleeg dit kalibratieartikel voor meer informatie over het verschil tussen de modi.

Informatie over afzonderlijke stationeringen in een stationeringsrapport

Elke afzonderlijke stationering bevat informatie over de gebruikte controlepunten en de tijdstempels:

Zoals de schermafbeelding laat zien, bevat elke voltooide afzonderlijke stationering de stationnaam, de stationcoördinaten en de frequentiemodus die tijdens de kalibratie is ingesteld. Als het tijdens de stationering is ingeschakeld, verschijnt ook de "groene cirkel" die het aanbevolen meetgebied weergeeft hier als afbeelding.

Daarnaast worden elk punt dat tijdens de stationering is gebruikt, het bijbehorende prisma, de tijdstempel en zelfs de PPM-instellingen op het moment van de meting (zie dit artikel) opgenomen.

Al deze informatie is zeer waardevol voor het vergelijken van uitgezette en gemeten punten of voor het controleren van de voortgang van de uitzetting op een project.
