Import i eksport punktów: instrukcja

Czym są „punkty” w HCL?

W pliku projektu HCL (znanym jako HPL30) można przechowywać wiele różnych typów punktów: punkty kontrolne, punkty rozmieszczenia, punkty zmierzone, punkty wyznaczone i punkty stacji.

Punkty kontrolne: Punkty używane do ustawienia narzędzia, jak opisano w tym artykule.

Punkty rozmieszczenia: Punkty, które można rozmieścić w określonych współrzędnych, jak opisano w tym artykule.

Punkty zmierzone: Punkty, które zostały zmierzone (a nie rozmieszczone) przez jednostkę główną po ustawieniu, jak opisano w tym artykule.

Punkty wyznaczone: Punkty rozmieszczenia, które zostały wyznaczone lub zarejestrowane dokładnie w miejscu, w którym zostały rozmieszczone, jak wyjaśniono w wspomnianym artykule o punktach rozmieszczenia.

Punkty stacji: Miejsca, gdzie Twoja stacja ustaliła swoją lokalizację współrzędnych po ustawieniu, jak omówiono w tym artykule.

Podczas pierwszego importu punktów do projektu, jedynymi punktami, które technicznie możesz zaimportować, są „Punkty rozmieszczenia” i „Punkty kontrolne”. Wynika to z faktu, że są to jedyne typy punktów istotne dla nowych projektów – wszystkie pozostałe typy punktów dotyczą punktów tworzonych po użyciu narzędzia do pomiaru.

Pamiętaj, że zawsze możesz edytować listę punktów po imporcie bezpośrednio na tablecie.

W jakim formacie przechowywane są punkty?

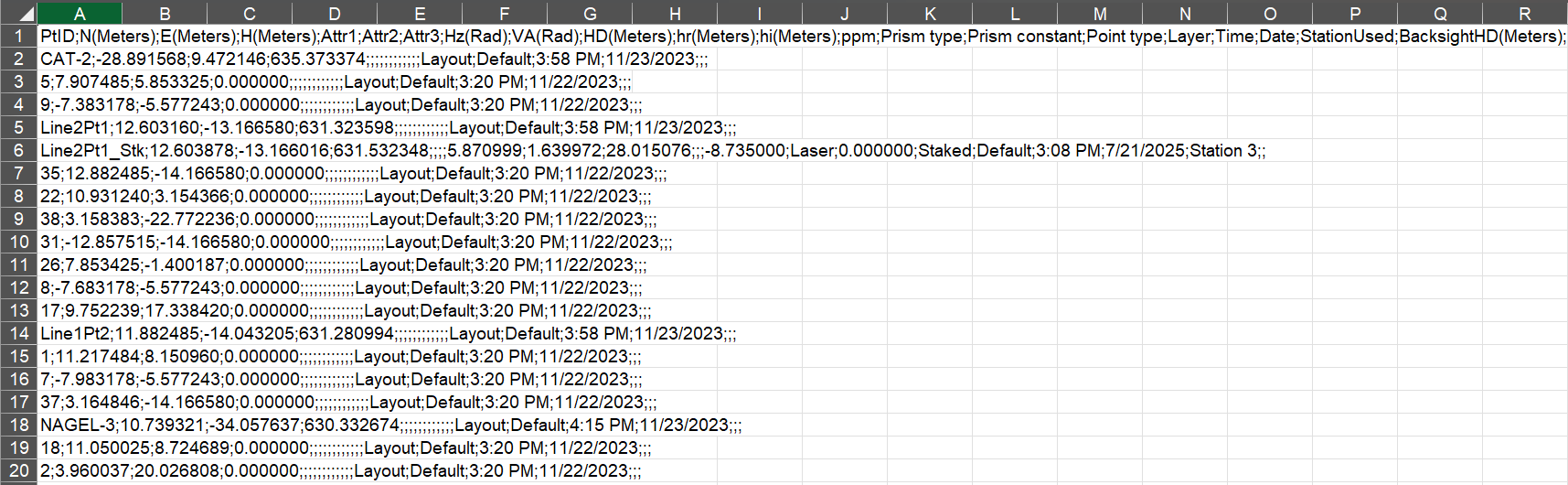

Pliki punktów, importowane lub eksportowane osobno, są przechowywane jako pliki csv lub txt. Jeśli nie jesteś zaznajomiony z tym formatem pliku do przechowywania informacji, może on wyglądać na początku nieco dziwnie. Poniżej znajduje się zrzut ekranu przykładu takiego pliku po otwarciu:

Jeśli przeczytasz górną linię pliku CSV, zauważysz kategorie wyjaśniające rodzaj prezentowanych danych, a każda wartość jest oddzielona jakimś znakiem interpunkcyjnym (w tym przypadku „;”). Najważniejszymi danymi w pliku punktów są nazwa punktu (PtID) oraz wartości współrzędnych tego punktu (współrzędna wschodnia, północna i wysokościowa).

Wszystkie pozostałe informacje w pliku CSV dotyczące punktów to dodatkowe dane, które mogą być pomocne, ale zazwyczaj najważniejsze są informacje o współrzędnych.

Jak zaimportować punkty do projektu?

Możesz importować punkty jako „Punkty kontrolne” lub „Punkty rozmieszczenia”, a narzędzie potrzebuje jedynie standardowo sformatowanego pliku csv/txt. Poza nazwą punktu i współrzędnymi, jeśli plik csv/txt został wyeksportowany z oprogramowania Hilti, zostaną zaimportowane atrybuty punktów (jeśli dotyczy), a podczas importu punktów kontrolnych można również zaimportować informacje o wysokości pręta i typie pryzmatu. Inne informacje zawarte w pliku CSV zostaną zignorowane podczas importu.

Ponadto oprogramowanie zanotuje czas i datę importu/utworzenia punktów do celów raportowania.

Dla czystego importu punktów zaleca się sprawdzenie pliku i upewnienie się, że każdy punkt ma unikalną nazwę. Chociaż oprogramowanie może wykryć punkty o zduplikowanych nazwach, mogą wystąpić błędy.

Poniżej omówimy, jak sformatować plik do importu, następnie jak importować punkty rozmieszczenia, a potem punkty kontrolne.

Jak importować, krok 1: Uzyskaj odpowiedni format pliku punktów

Standardowy plik csv/txt ma format:

"NAZWA PUNKTU;Współrzędna N;Współrzędna E;Współrzędna H"

Chociaż w powyższym przykładzie jako separator wartości użyto średnika („;”), możesz użyć separatora według własnego wyboru.

Jak importować, krok 2: Otwórz projekt

Wybierz projekt, z którego chcesz importować punkty, na ekranie projektów:

Jak importować, krok 3: Opcja importu punktów rozmieszczenia

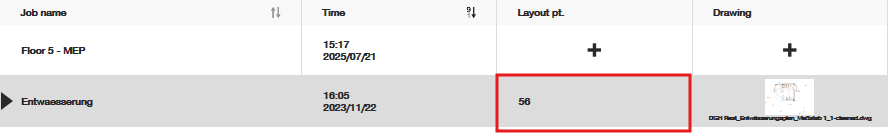

Jeśli importujesz punkty rozmieszczenia, otwórz projekt, aby wyświetlić listę zadań w nim zawartych. Następnie po prostu kliknij na pole reprezentujące punkty rozmieszczenia zadania, do którego chcesz zaimportować punkty:

Wskaż, że zamierzasz zaimportować punkty do tego zadania:

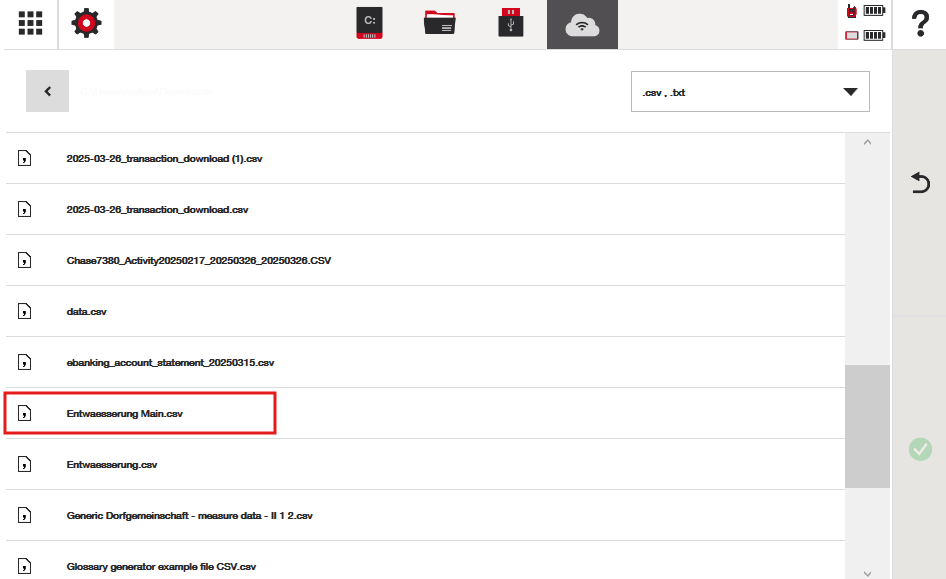

Znajdź plik w potrzebnej ścieżce i naciśnij zielony znacznik wyboru:

Jak importować, krok 4: Wybierz poprawny format pliku

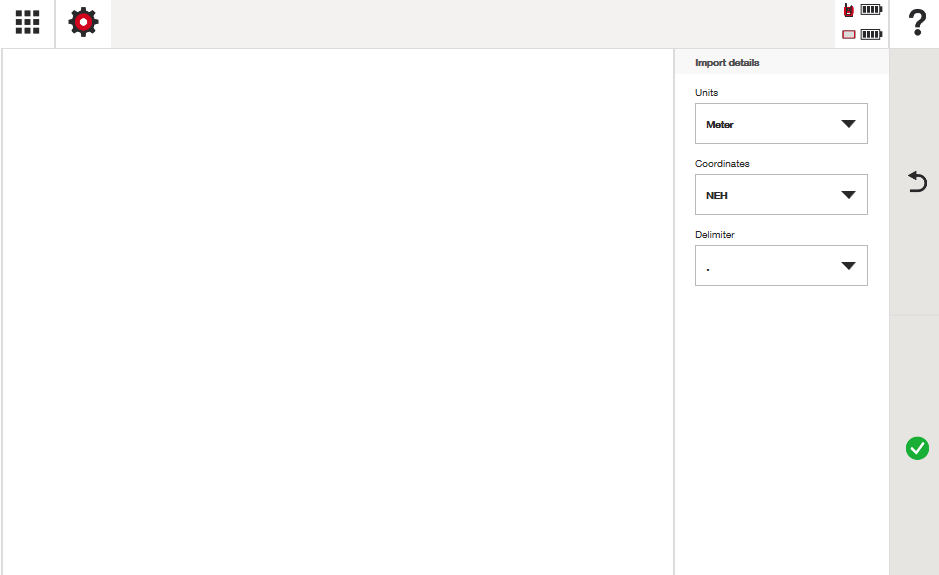

Oprogramowanie spróbuje przeanalizować dane, które importujesz, i zidentyfikować jednostki oraz kolejność współrzędnych, w jakiej umieściłeś punkty. Zawsze możesz dostosować lub zmienić te opcje na oknie „Szczegóły importu” po prawej stronie ekranu:

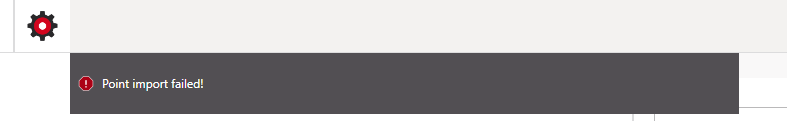

Jeśli coś jest nie tak z wybranym formatem, pojawi się komunikat o błędzie. Zazwyczaj wystarczy zmienić separator (lub delimiter) danych, aby rozwiązać ten błąd:

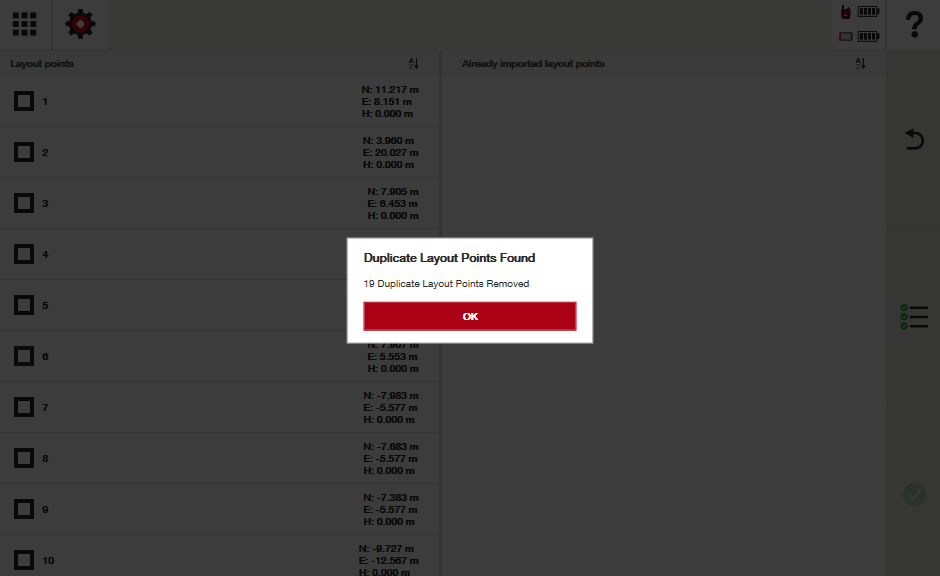

Jeśli oprogramowanie wykryje, że w pliku csv znajdują się punkty o zduplikowanej nazwie i współrzędnych, usunie duplikaty i powiadomi Cię o tym. Zaleca się jednak, aby przed importem przejrzeć listę punktów i usunąć lub zmienić punkty o tych samych nazwach. Ułatwia to proces importu i zmniejsza ryzyko błędów:

Jeśli oprogramowanie zauważy, że w Twoim zadaniu istnieją już punkty o tych samych nazwach, zapyta, jak chcesz postąpić – czy zachować stary punkt, czy zastąpić go nowym:

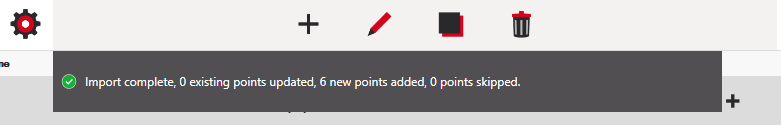

Po zakończeniu importu zobaczysz komunikat potwierdzający sukces operacji:

Jak importować, krok 5: Opcja importu punktów kontrolnych

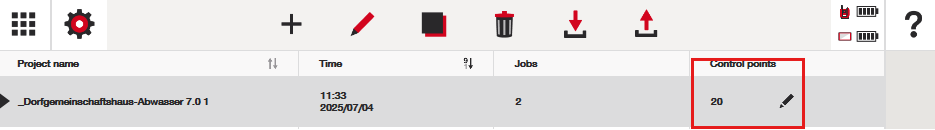

Jeśli importujesz punkty kontrolne, po prostu kliknij na pole reprezentujące punkty kontrolne na początkowym ekranie projektu:

Czy proces importu punktów kontrolnych różni się od punktów rozmieszczenia?

Tak – ale tylko nieznacznie. Podczas importu punktów kontrolnych możesz zaimportować informacje o pryzmacie i wysokości pręta z pliku csv/txt wyeksportowanego z oprogramowania Hilti. Będziesz także mógł edytować szczegóły pryzmatu dla każdego punktu przed zakończeniem importu.

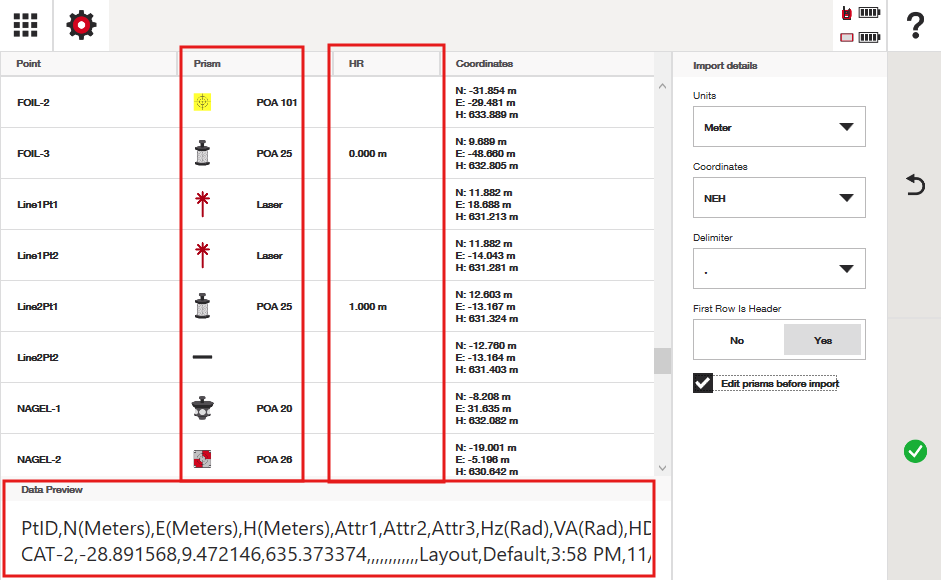

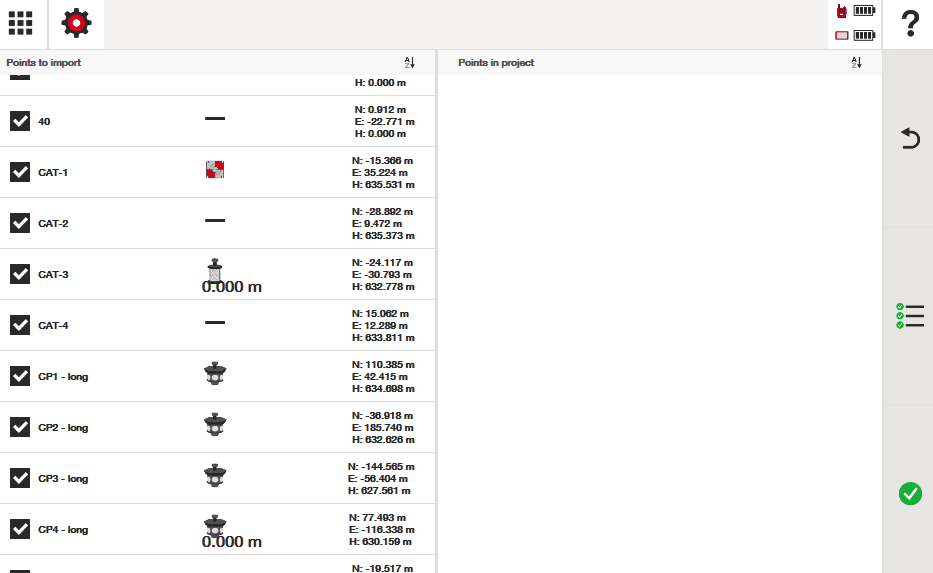

Zauważ, że ekran importu punktów kontrolnych pokazuje więcej danych: typ pryzmatu, wysokość pręta oraz podgląd wszystkich danych z pliku csv/txt:

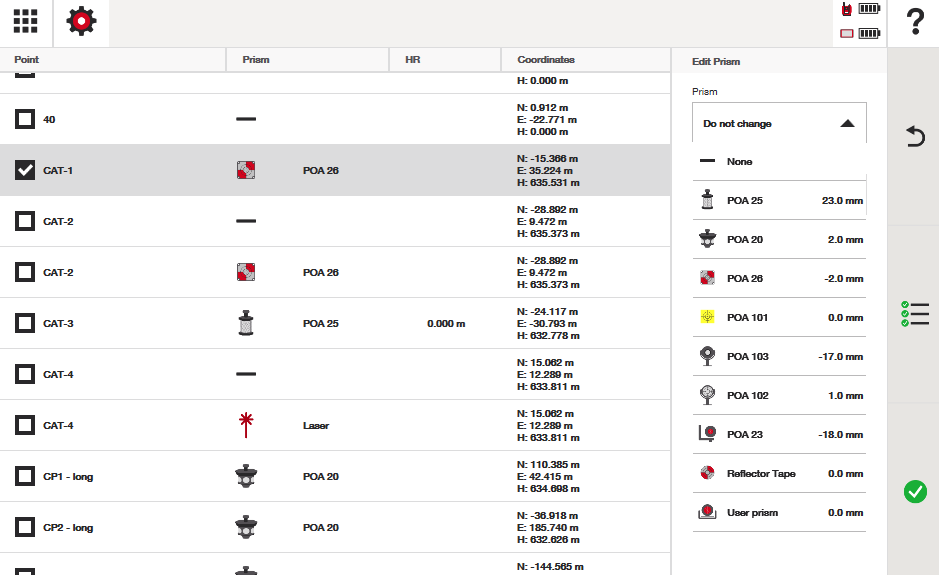

Z włączoną opcją „edytuj pryzmaty przed importem” mogę również dostosować dowolne informacje:

Po zakończeniu edycji naciśnij zielony znacznik wyboru, aby wyjść z menu edycji pryzmatu. Proces importu punktów jest taki sam jak dla punktów rozmieszczenia, ale na ekranie zobaczysz pryzmaty i wysokość pręta odnoszące się do punktów:

Co zrobić, jeśli po imporcie punktów pojawi się komunikat „błąd otwarcia zadania”?

Jeśli pojawi się błąd, że nie można otworzyć zadania po imporcie punktów, prawdopodobnie dlatego, że istnieje punkt o tej samej nazwie, ale o innych współrzędnych. Wróć do listy punktów i posortuj je według nazwy. Usuń lub zmień punkty o zduplikowanych nazwach, zwłaszcza jeśli mają tę samą nazwę, ale różne współrzędne. Oprogramowanie mogło nie wykryć duplikatów, jeśli punkty miały tę samą nazwę, ale różne współrzędne, co powoduje błąd.

Ile danych z pliku CSV/TXT jest importowanych oprócz współrzędnych?

Jeśli importujesz plik csv/txt wyeksportowany z oprogramowania Hilti, możesz również odzyskać informacje o atrybutach punktów, jeśli dotyczy. Ponadto tylko podczas importu punktów kontrolnych można zaimportować informacje o wysokości pręta i pryzmacie dla każdego punktu. Informacje o pryzmacie i wysokości pręta nie są importowane podczas importu punktów rozmieszczenia.

Jak eksportować punkty z projektu?

Przejdź do menu projektu i wybierz projekt, z którego chcesz eksportować punkty:

Stąd możesz dotknąć obszar, gdzie jest napisane „punkty kontrolne” i wyeksportować tylko punkty kontrolne projektu:

Lub możesz eksportować punkty z określonego zadania w projekcie:

Po dotknięciu kolumny punktów rozmieszczenia w menu zadania zobaczysz opcję określenia, które punkty chcesz eksportować oraz liczbę dostępnych punktów każdego typu w tym zadaniu do eksportu:

Po kontynuacji pojawi się jeszcze jedno okno, w którym określisz, które punkty chcesz eksportować, a także jak ma wyglądać plik csv/txt: jakie JEDNOSTKI chcesz użyć do wyświetlania punktów, w jakiej KOLEJNOŚCI współrzędnych mają być wartości punktów oraz jaki SEPARATOR (delimiter) chcesz zastosować dla wartości:

Możesz wybierać punkty pojedynczo lub użyć przycisku „zaznacz wszystko” po prawej stronie ekranu.

Po eksporcie punkty zostaną zapisane jako plik CSV.

Jakie dane są eksportowane w pliku CSV lub TXT z danymi punktów?

Po otwarciu pliku CSV z danymi punktów zobaczysz, że dla każdego punktu zapisano wiele informacji, które mogą być bardzo pomocne podczas przeglądania projektu i tego, co zostało zmierzone lub rozmieszczone.

PtID: nazwa eksportowanego punktu
Współrzędne N,E,H: informacje o współrzędnych miejsca, w którym punkt się znajdował
Attr1-4: atrybuty przypisane do punktu, jeśli istnieją. Wprowadzane ręcznie przez użytkownika końcowego.
„Hz i VA” (Rad): zmierzone kąty jednostki głównej, wyrażone w radianach, podczas pomiaru lub wyznaczania punktu. Radiany są używane w eksporcie danych, ponieważ łatwiej jest integrować informacje o radianach w innych programach.
HD (Odległość pozioma): dokładna odległość pozioma stacji całkowitej do punktu, który został wyznaczony lub zmierzony. HD nie uwzględnia nachylenia, tylko dwuwymiarową odległość poziomą.
HR (Wysokość pręta): wysokość pręta pryzmatu wpisana ręcznie przez użytkownika (jeśli dotyczy) podczas pomiaru lub wyznaczania punktu.
HI (Wysokość instrumentu): wysokość stacji całkowitej wpisana ręcznie przez użytkownika (jeśli dotyczy) podczas pomiaru lub wyznaczania punktu. Jest to widoczne tylko, jeśli podczas ustawiania stacji wpisano wysokość stacji.
PPM (Części na milion): ppm ręcznie dostosowane przez użytkownika końcowego w ustawieniach PPM narzędzia – liczba korygująca błędy wynikające z warunków atmosferycznych.
Typ pryzmatu: typ pryzmatu używany przez użytkownika podczas wyznaczania lub rejestrowania punktu
Stała pryzmatu: stała pryzmatu używanego podczas pomiaru. Pamiętaj, że każdy pryzmat ma stałą, która pomaga stacji całkowitej obliczyć środek pryzmatu po nawiązaniu z nim połączenia.
Typ punktu: wskaźnik rodzaju punktu (wyznaczony, rozmieszczenia, kontrolny, stacji lub zmierzony)
Warstwa: warstwa CAD, na której zapisano punkt. Umożliwia użytkownikowi identyfikację lub sortowanie odpowiednich punktów z pliku csv.
Czas: czas zapisania punktu
Data: data zapisania punktu. Uwaga – czas i data pomagają śledzić wydajność lub potwierdzić, że prace zostały wykonane w określonym czasie (w celu rozstrzygania sporów)
StacjaUżyta: numer stacji użytej do pomiaru lub wyznaczenia punktu. Pomaga to w korekcji błędów lub rozwiązywaniu problemów, np. zauważaniu, które punkty zostały zmierzone dokładnie, a które niedokładnie oraz która stacja była używana w obu przypadkach. Warto zachować „punkty stacji” używane w projekcie, ponieważ usunięcie punktów stacji spowoduje utratę informacji o stacji dla punktów zmierzonych z jej użyciem. Na przykład nie będzie można zobaczyć, która stacja została użyta do pomiaru konkretnych punktów.

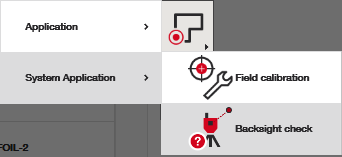

BacksightHD: odległość do pierwszego punktu kontrolnego użytego podczas ustawiania stacji. W każdej chwili możesz sprawdzić dowolny zapisany punkt kontrolny w pliku punktów jako kontrolę backsight, wykonując „kontrolę backsight”.
