Was sind Rückblickprüfungen und warum sind sie wichtig für die Genauigkeit?

Übersicht

Dieser Artikel erklärt, was Rückblickprüfungen sind, warum sie wichtig sind und wie Sie sicherstellen können, dass während der gesamten Projektdauer ausreichend Rückblickpunkte zur Verfügung stehen.

Beim Start eines neuen Auftrags folgen Sie dem untenstehenden Arbeitsablauf, um den größtmöglichen Nutzen aus Rückblickprüfungen zu ziehen und Vertrauen in die Genauigkeit Ihrer Vermessung zu bewahren.

Stationieren Sie die Totalstation präzise mit den vom Vermesser, Generalunternehmer oder einer anderen vertrauenswürdigen Quelle bereitgestellten Kontrollpunkten.
Erstellen Sie unmittelbar nach dem genauen Stationieren zusätzliche Kontrollpunkte (Rückblicke) mit Messen und Aufzeichnen. Richten Sie mehrere stabile Prismastandorte rund um die Baustelle ein, sodass Sie nicht nur von den ursprünglichen Kontrollpunkten abhängig sind.
Stationieren Sie erneut unter Verwendung Ihres neu erweiterten Kontrollnetzwerks über Kontrollpunkt-Stationierung, wobei Sie sicherstellen, dass Ihre neu erstellten Rückblickpunkte im Stationierungsprozess berücksichtigt werden.

Indem Sie diese drei Schritte befolgen, etablieren Sie ein robustes Kontrollnetzwerk, das während des gesamten Projekts genutzt werden kann und auch zur Überprüfung und Aufrechterhaltung der Vermessungsgenauigkeit dient.

Vorteile dieses Arbeitsablaufs

Nachdem Ihre zusätzlichen Rückblickpunkte eingerichtet und in eine Stationierungsoperation eingebunden wurden, haben Sie zwei wertvolle Methoden zur Überprüfung der Stationierungsgenauigkeit optimiert:

"Stationierung erneut messen" zur Bestätigung der Qualität Ihrer aktuellen Stationierung während des Arbeitstages.
"Rückblickprüfungen" (in diesem Artikel erklärt), um schnell zu überprüfen oder zu kontrollieren, dass die Totalstation sich seit der ursprünglichen Stationierung nicht bewegt hat.

Diese Werkzeuge helfen Ihnen gemeinsam, potenzielle Probleme frühzeitig zu erkennen, Vertrauen in Ihre Vermessungsarbeit zu bewahren und das Risiko kostspieliger Nacharbeiten zu reduzieren, die durch unbemerkte Stationsbewegungen entstehen können.

Beste Praxis: Erstellen Sie so früh wie möglich mehrere prismabasierte Rückblickpunkte, die über die Baustelle verteilt sind. Je mehr zuverlässige Referenzpunkte Ihnen zur Verfügung stehen, desto einfacher wird es sein, die Stationsgenauigkeit zu überprüfen und später verlorene oder unzugängliche Kontrollpunkte wiederherzustellen.

Demonstration der Rückblickprüfung

Das folgende Video zeigt, wie die Software automatisch eine Rückblickprüfung durchführt, indem sie die montierten Prismen und Ziele überprüft, die Sie während der Stationierung verwendet haben.

Schritte zur Durchführung einer Rückblickprüfung

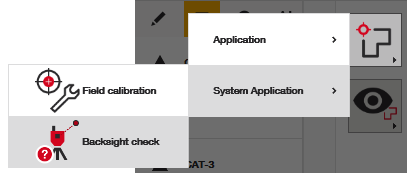

Öffnen Sie die Anwendung und wählen Sie "messen"

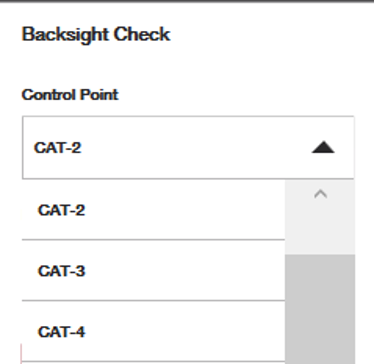

Wählen Sie einen Ihrer zuvor während der ersten Stationierung verwendeten Kontrollpunkte aus der Liste aus. Hinweis: Es können nur Kontrollpunkte von einem montierten Prisma verwendet werden.

Sobald der gewünschte Kontrollpunkt ausgewählt ist, drücken Sie die rote Mess-Taste. Das Gerät richtet sich auf die Position dieses Punktes aus und versucht, ihn zu messen. Überprüfen Sie doppelt, ob der Prismatyp korrekt ist.

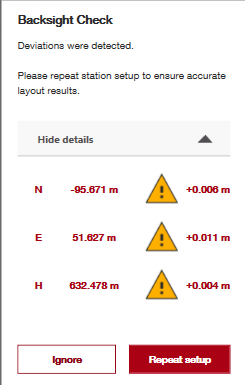

Überprüfen Sie die Ergebnisse – Sie werden entweder "Station ist innerhalb der Toleranz" sehen oder ein Fenster, das die mit der Rückblickmessung verbundenen Fehler anzeigt.

Neu stationieren und Fehler beheben (falls erforderlich) – Wenn eine Rückblickprüfung anzeigt, dass Ihre Station außerhalb der zulässigen Toleranz liegt, wird empfohlen, die Totalstation mit Ihren bekannten Kontrollpunkten neu zu stationieren. Dies kann einfach mit der Anwendung "Stationierung erneut messen" durchgeführt werden.

Häufig gestellte Fragen zu Rückblickprüfungen

Was ist der Zweck einer Rückblickprüfung?

Eine Totalstation ist nur so genau wie ihre Stationierung. Selbst wenn ein Gerät initial korrekt eingerichtet wurde, können Umweltbedingungen, Baustellenaktivitäten und versehentliche Störungen subtile Bewegungen verursachen, die die Vermessungsgenauigkeit beeinträchtigen.

Rückblickpunkte bieten eine einfache und zuverlässige Möglichkeit zu überprüfen, dass Ihre Totalstation den ganzen Tag über präzise positioniert bleibt. Indem Sie eigene Referenzpunkte erstellen und regelmäßig prüfen, können Sie potenzielle Stationierungsfehler schnell erkennen, bevor sie Ihre Vermessungsarbeit beeinträchtigen.

Daher ermöglicht eine Rückblickprüfung den Anwendern zu überprüfen, ob die Totalstation die Kontrollpunkte, die sie bei der Einrichtung gemessen hat, noch an derselben Position erkennt. Wenn bei einer Rückblickprüfung Fehler auftreten, wird eine Neu-Stationierung empfohlen.

Es wird üblicherweise empfohlen, eine Rückblickprüfung alle 60 Minuten durchzuführen, was auch der Häufigkeit der automatischen Kalibrierung des PLT 400 entspricht.

Wenn die Fehler bei Rückblickprüfungen signifikant groß sind, prüfen Sie, ob die Baustellenumgebung möglicherweise dazu führt, dass das Gerät leicht verrutscht oder gleitet, oder ob Vibrationen die Verankerung des Geräts beeinflussen. Überprüfen Sie auch, ob die für Rückblickprüfungen verwendeten Punkte zuverlässig sind – werden die Punkte selbst durch Baustellenbedingungen bewegt oder gestoßen?

Dieser Artikel zur Geräte-Stabilität und dieser Artikel zu Best Practices für Kontrollpunkte können bei der Fehlersuche bei dauerhaft schlechten Rückblickprüfungen helfen.

Warum hat sich mein Gerät nicht auf die korrekte Höhenposition des ausgewählten Rückblick-Kontrollpunkts für die Rückblickprüfung gedreht?

Wenn Höhen in Ihren HCL-Einstellungen deaktiviert sind, kann die Totalstation zwar noch die korrekte X- und Y-Position des ausgewählten Rückblick-Kontrollpunkts anfahren. Da jedoch keine Höhendaten verwendet werden, hat das Instrument keine Höheninformation (Z), um es zur korrekten vertikalen Position zu führen.

Folglich kann es so erscheinen, als würde die Totalstation die korrekte horizontale Position anvisieren, sich aber nicht auf die erwartete Höhe des Kontrollpunkts drehen.

Empfohlener Arbeitsablauf

Wenn Ihre Vermessungsarbeiten hauptsächlich 2D sind, Sie aber dennoch eine genaue Navigation zu Rückblick-Kontrollpunkten bei Stationierung und Rückblickprüfungen wünschen, beachten Sie folgenden Arbeitsablauf:

Aktivieren Sie Höhen beim Erstellen und Messen von Kontrollpunkten.
Aktivieren Sie Höhen während Stationierungsoperationen.
Nach Abschluss der Stationierung deaktivieren Sie Höhen, wenn Ihre Vermessungsaufgaben nur X- und Y-Koordinaten (2D) erfordern.
Aktivieren Sie Höhen für Rückblickprüfungen.

Durch das Erfassen von Höhendaten bei der Erstellung von Kontrollpunkten und der Stationierung kann die Totalstation jederzeit präzise zur vollständigen X-, Y- und Z-Position dieser Rückblickpunkte navigieren, wenn sie für die Stationsüberprüfung verwendet werden. Denken Sie nur daran, "Höhen" bei Rückblickprüfungen zu aktivieren. Gleichzeitig können Sie für die täglichen Vermessungsaufgaben weiterhin in einem vereinfachten 2D-Arbeitsablauf arbeiten, indem Sie Höhen vorübergehend deaktivieren.

Beste Praxis: Selbst wenn Ihr Projekt hauptsächlich 2D ist, sorgt das Beibehalten von Höheninformationen für Kontrollpunkte und bei der Stationierung für ein zuverlässigeres Kontrollnetzwerk und verbessert die Qualität der Stationsüberprüfung im gesamten Projekt.

Warum erscheinen nicht alle Kontrollpunkte in Ihrer Liste verfügbarer Punkte für Rückblickprüfungen?

Es erscheinen nur Kontrollpunkte, denen ein abschließbarer Prismatyp zugewiesen wurde, in der Rückblickprüfungs-Liste.

Daher sind Punkte, die mit anderen Methoden gemessen wurden, wie z.B.:

Reflektierende Ziele
Oberflächenmessungen mit dem Laser
Nicht-Prisma-Referenzpunkte

für die Auswahl bei Rückblickprüfungen nicht verfügbar.

Hinzufügen eines fehlenden Kontrollpunkts

Wenn ein Kontrollpunkt nicht in der Liste erscheint, Sie ihn aber für zukünftige Rückblickprüfungen verwenden möchten:

Öffnen Sie die Punkteliste aus der CAD-Ansicht.
Suchen und bearbeiten Sie den gewünschten Kontrollpunkt.
Weisen Sie den entsprechenden Prismatyp zu, der zur Beobachtung des Punkts verwendet wird.
Speichern Sie Ihre Änderungen.

Sobald ein gültiger Prismatyp zugewiesen wurde, ist der Punkt für zukünftige Rückblickprüfungen verfügbar.

Warum sind nur Punkte mit Prismen erlaubt?

Rückblickprüfungen sollen eine hochzuverlässige Methode zur Überprüfung der Stationsgenauigkeit sein. Prismenziele bieten eine konsistente und wiederholbare Messung, die weniger anfällig für Umwelteinflüsse ist.

Andere Zieltypen können leichter durch Faktoren beeinflusst werden wie:

Veränderte Lichtverhältnisse
Staub oder Schmutz
Feuchtigkeit oder Wassereinwirkung
Oberflächenqualitätsunterschiede
Unterschiedliche Betrachtungswinkel

Indem Rückblickprüfungen auf Kontrollpunkte mit Prismenzielzuordnung beschränkt werden, hilft die Software, die Integrität und Wiederholbarkeit des Überprüfungsprozesses sicherzustellen.

Beste Praxis: Erstellen Sie nach Ihrer ersten Stationierung mehrere permanente prismabasierte Kontrollpunkte rund um die Baustelle. So haben Sie mehrere zuverlässige Referenzpunkte, die während des Projekts verwendet werden können, um die Stationsgenauigkeit schnell zu überprüfen und potenzielle Gerätebewegungen zu erkennen, bevor sie die Vermessungsqualität beeinträchtigen.

Was bedeutet "Station ist innerhalb der Toleranz"?

Wenn alle gemessenen Abweichungen innerhalb der in Ihren Einstellungen definierten Toleranzgrenzen liegen, zeigt HCL an, dass die Station innerhalb der Toleranz ist und keine Maßnahmen erforderlich sind. Weitere Informationen zu Toleranzeinstellungen und deren Konfiguration finden Sie in diesem Artikel.

Was bedeuten die Fehlerwerte der Punkte bei der Überprüfung der Rückblickprüfungsergebnisse?

Nachdem die Messung abgeschlossen ist, vergleicht HCL die aktuell gemessene Position des Kontrollpunkts mit der Position, die bei der ursprünglichen Stationierung der Totalstation aufgezeichnet wurde.

Wenn keine Toleranzeinstellungen definiert wurden oder eine oder mehrere Abweichungen die konfigurierten Toleranzen in Ihren Einstellungen überschreiten, zeigt HCL die gemessenen Abweichungen zur Überprüfung an.

Die angezeigten Werte zeigen die Differenz zwischen dem ursprünglich bei der Stationierung gemessenen Standort des Kontrollpunkts und seinem aktuell gemessenen Standort. Diese Abweichungen werden für jede Koordinatenkomponente (N, E, H) angezeigt und helfen Ihnen festzustellen, ob sich die Totalstation seit der Stationierung verschoben haben könnte.

Koordinaten, die die konfigurierten Toleranzgrenzen überschreiten, werden in rot hervorgehoben, sodass potenzielle Probleme auf einen Blick erkennbar sind.

Welche zusätzlichen Genauigkeitsüberprüfungen sollte ich während der Vermessung durchführen?

Nach einer Stationierung (insbesondere nach einer Neu-Stationierung) und regelmäßig während des Arbeitstages ist es stets bewährte Praxis, die Genauigkeit Ihrer Einrichtung zu überprüfen, indem Sie die Totalstation zu einem Punkt navigieren lassen, der zuvor am selben Tag vermessen wurde, und dessen aktuelle Position mit der ursprünglichen Vermessung vergleichen.

Dieser Vergleich kann Ihnen helfen festzustellen:

Ob die ursprüngliche Stationierung genau war
Ob sich die Totalstation während des Arbeitstages verschoben hat
Ob Abweichungen zwischen der vorherigen und aktuellen Stationierung bestehen
Ob vor der Fortsetzung weitere Untersuchungen oder Nacharbeiten erforderlich sind

Wenn signifikante Unterschiede festgestellt werden, überprüfen Sie das Kontrollnetzwerk der Baustelle und die Stationierung auf mögliche Ursachen wie gestörte Kontrollpunkte, Bewegungen des Stativs, Umweltveränderungen oder Einrichtungsfehler.

Beste Praxis: Nach einer Neu-Stationierung verifizieren Sie nach Möglichkeit mehrere bekannte Punkte. Eine konsistente Übereinstimmung über mehrere Punkte hinweg gibt Ihnen größere Sicherheit, dass die Totalstation präzise positioniert ist und bereit für die weitere Vermessungsarbeit.
