Kuinka suorittaa viivaviiteasemointi

Viivaviiteasemoinnin tarkoitus

Viivaviiteasemointi on tarkoitukseltaan hyvin samanlaista kuin vapaa asemointi. Sen avulla voit aloittaa olemassa olevien olosuhteiden mittaamisen ja tallentamisen ilman, että käytät tuotuja kontrollipisteitä.

Viivaviiteasemoinnin ero kuitenkin on, että asema määrittää koordinaattipaikkansa linjan perusteella, jonka mittaat asemointiprosessin aikana. Tämä tarkoittaa, että mittaamiesi kohteiden koordinaattipaikat ovat suhteessa käyttämääsi linjaan asemoinnin aikana. Siksi, jos haluat viitata mittauksiisi tiettyyn linjaan ja pitää koordinaattijärjestelmän, joka on suhteessa tuohon linjaan, Viivaviiteasemointi voi olla sinulle täydellinen ratkaisu.

Huomaa, että asemoinnin jälkeen oletuksena käynnistyvä sovellus on linjan asettelu, mutta voit jatkaa minkä tahansa muun sovelluksen parissa, kun olet valmis - tästä lisää alla.

Tarvitset tyhjän projektin ennen kuin jatkat Viivaviiteasemoinnin kanssa (ei olemassa olevaa koordinaattitietoa, kuten pisteitä tai CAD-tiedostoa). Ohjelmisto kehottaa ja auttaa varmistamaan, että näin on.

Kuten edellä mainittiin, Viivaviiteasemoinnin ydin käyttötarkoitus on suorittaa rakennustilanteiden mittauksia olemassa olevista kenttäolosuhteista ja erityisesti ohjata sinua perustuen tiettyyn määrittämääsi linjaan. Näitä rakennustilanteiden mittauksia voidaan sitten käyttää useisiin tarkoituksiin:

1. Valmistella digitaalinen suunnitelma vastaamaan rakennustilanteita
2. Vianmääritys rakennustilanteille vertaamalla niitä digitaaliseen kontrollipisteasetukseesi
3. Suorittaa laadunvalvontaa esiasennetuille kohteille

On todennäköistä, että löydät myös omia ainutlaatuisia käyttötapauksiasi tämän asemointiasetuksen hyödyntämiseen sen kätevyyden vuoksi.

Milloin et saisi käyttää Viivaviiteasemointia?

Jos sinulle on annettu olemassa olevia kontrollipisteitä tietyn koordinaattijärjestelmän puitteissa, Viivaviiteasemointi ei todennäköisesti ole tarvitsemasi asemointivaihtoehto. On todennäköisesti parempi ensin yrittää asemointia kontrollipisteiden avulla ennen kuin turvaudut Viivaviiteasemointiin.

Muista, että kontrollipisteille on annettu tietyt koordinaatit suunnitelmassa. Kun asemoin koordinaateille suunnitelman mukaisesti, se mahdollistaa myös takymetrimittaukset, jotka kohdistuvat suoraan digitaaliseen suunnitelmaan.

Viivaviiteasemointi on silloin, kun työskentelet tilanteessa, jossa voit luoda oman koordinaattijärjestelmän perustuen valitsemaasi tiettyyn linjaan, jota voit käyttää riippumatta tietystä digitaalisesta suunnitelmasta.

Vaihe 1: Luo tyhjä projekti

Avaa projektisovellus ja luo uusi projekti - varmista vain, ettet tuo siihen pisteitä tai CAD-tiedostoja. Varmista, että kyseinen projekti on aktiivinen työskentelyssäsi.

Vaihe 2: Napsauta "Viivaviiteasemointi"

Kun sinulla on aktiivinen "tyhjä" projekti, voit napsauttaa kotinäytöltä "Viivaviiteasemointi".

Vaihe 3: Tunnista linjasi

Tunnista kentältä linja, jonka haluat olevan viivaviitteesi tätä asemointia varten.

Ohjelmisto ottaa ensimmäisen mittaamasi pisteen tälle linjalle ja käsittelee sen projektisi "0,0" koordinaattina. Toinen mittaamasi piste määrittää koordinaattijärjestelmäsi "pohjoisen" suunnan ja edustaa CAD-suunnitelmasi (0,N) sijaintia.

Esimerkiksi - sanotaan, että mittaan ensimmäisen pisteeni (joka tallentuu automaattisesti suunnitelmani (0,0) koordinaatiksi). Sitten mittaan pisteen 10 m päässä. Toinen piste tallentuu automaattisesti suunnitelmassani (0,10) sijaintiin tabletissa.

Jos jatkan näillä koordinaateilla, pisteideni sijainnit ovat kaikki suhteessa tähän koordinaattijärjestelmään. Esimerkiksi, jos mittaan pisteen, joka on 1 m linjan oikealla puolella ja 2 m "pohjoisessa" (0,0) eli lähtöpisteestä, olen tallentanut pisteen, jonka koordinaatti on (1,2).

Ymmärrät koordinaattijärjestelmän toimintatavan, kun harjoittelet viivaviiteasemointia itse. Tässä vaiheessa etsi vain mittaamasi linja ja määritä, mikä piste linjalla haluat olevan "aloitus" pisteesi eli "(0,0)" pisteesi.

Vaihe 4: Mittaa sijainnit linjallasi

Kuten yllä mainittiin, jatka mittaamalla valitsemasi linja. Ohjelmisto ohjaa sinua mittaamaan ensimmäisen ja toisen pisteesi, kuten alla olevissa kuvakaappauksissa. Varmista aina, että kohteen tyyppi on oikea (prisma/laser) mittaustavastasi riippuen.

Ensimmäinen pisteesi tallennetaan automaattisesti nimellä "BL 1" (Building Line 1) ja toinen "BL 2" (Building Line 2). Sinulla on myös mahdollisuus mitata kolmas piste, "BL3" (Building Line 3), jos haluat asettaa uudelleen, mistä "0" pohjoinen arvo alkaa suunnitelmassasi. BL3:n mittaaminen ei ole useimmissa käyttötapauksissa tarpeellista, mutta se on vaihtoehto tarvittaessa. Alla olevat kuvakaappaukset näyttävät, miltä tämä asemointiprosessi näyttää.

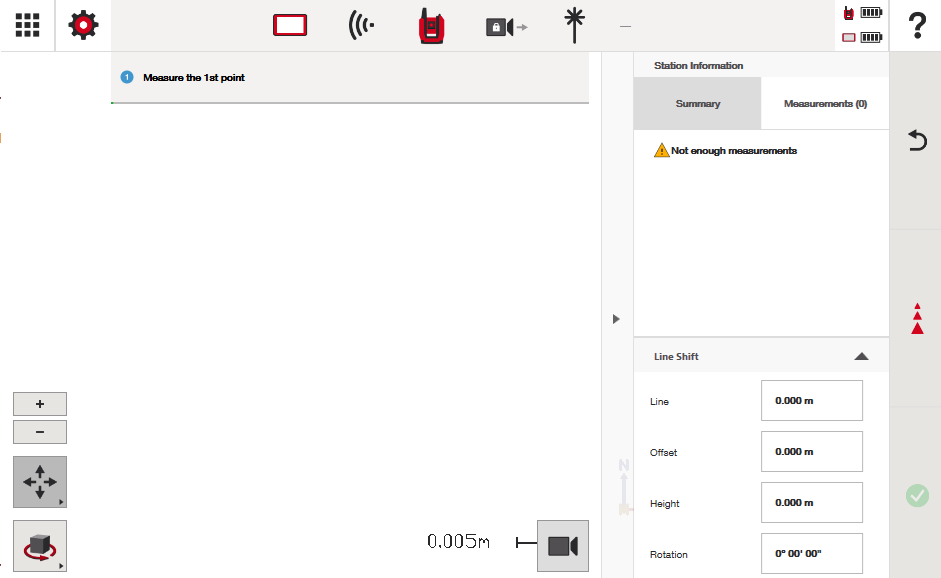

Kehote mittaamaan ensimmäinen piste:

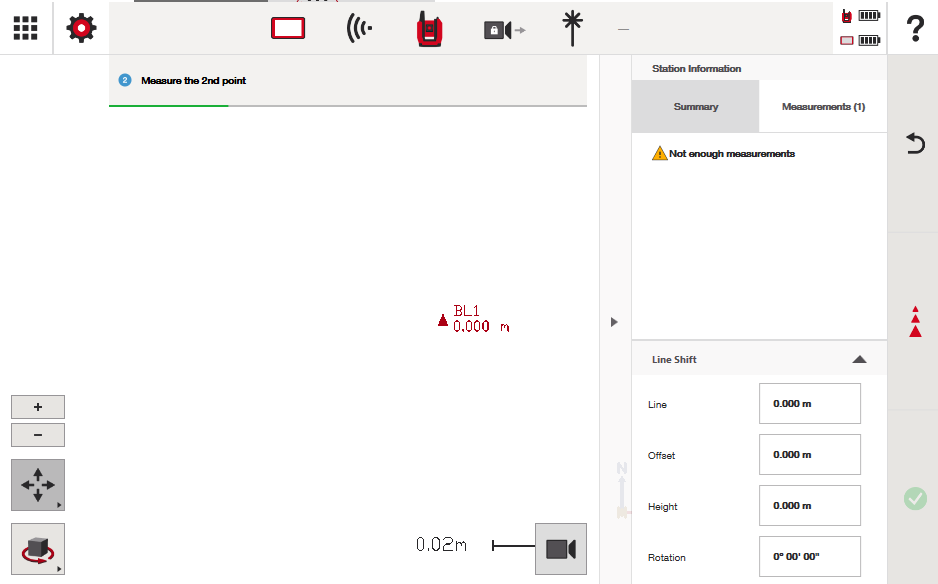

Kehote mittaamaan toinen piste:

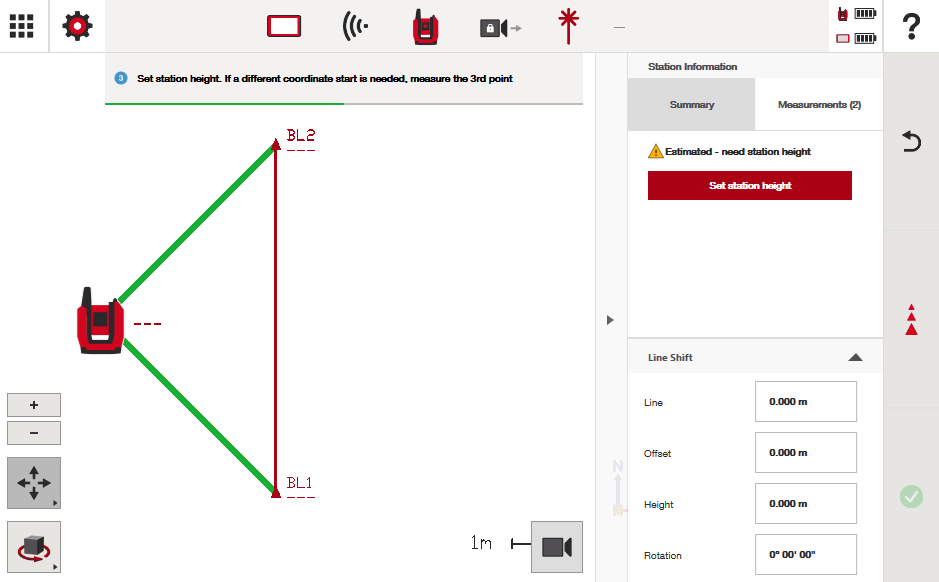

Kehote, joka näyttää nykyisen asetuksesi ja pyytää asettamaan aseman korkeuden (ei tarpeen, jos korkeudet on pois päältä):

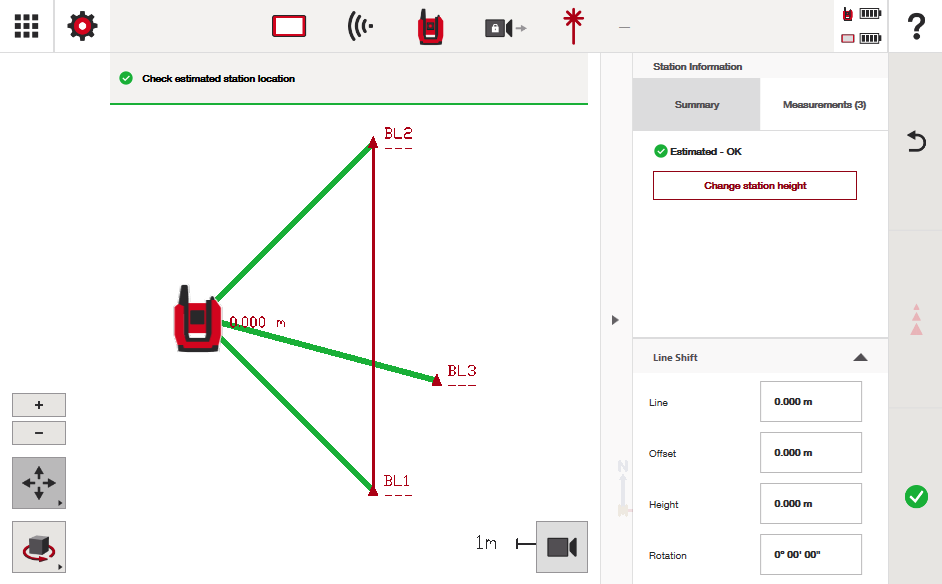

Kehote mittaamaan kolmas piste "nollauspisteen" pohjoisen sijainnin uudelleen asettamiseksi (ei tarpeen, jos haluat BL1:n olevan projektin "0" pohjoinen sijainti - tämän voi ohittaa):

Näkyvä paikka, johon kolmas piste mitattiin, viitteeksi - tämä piste tallennetaan piste-listaan:

Huomaa, että jos yllä oleva asemointi hyväksytään, BL3:n "pohjoinen" sijainti on projektisi "0" pohjoinen piste BL1:n sijaan. BL1 pysyy kuitenkin projektisi "0" itä/länsi sijaintina:

Vaihe 5: Aseta aseman korkeus (tarvittaessa)

Jos työskentelet korkeuksien kanssa, sinun on asetettava aseman korkeus. Katso tämä artikkeli saadaksesi apua aseman korkeuden asettamiseen. Yksinkertaisesti painamalla "aseta aseman korkeus" -painiketta oikealla "Yhteenveto"-välilehden alla saat ohjeet prosessiin.

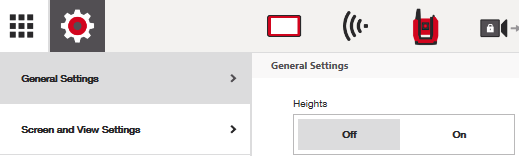

Jos et työskentele korkeuksien kanssa, mene asetuksiin yläreunassa ja kytke korkeudet pois päältä (tai päälle, jos tarve vaatii). Kun korkeudet ovat pois päältä, aseman korkeuden asetusvaihe ei myöskään näy.

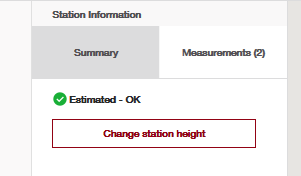

Huomaa, että jos asetat aseman korkeuden tämän prosessin aikana, voit aina palata ja säätää sitä myöhemmin, jos teit virheen. Voit tehdä tämän asemointiprosessin aikana tai menemällä muokkaa aseman korkeutta -painikkeeseen kotinäytöltä asemoinnin jälkeen. Katso alla olevat kuvakaappaukset:

Vaihe 6: Suorita linjan siirto (tarvittaessa)

Vaikka se ei ole yleistä, voit suorittaa linjan siirron, jos se on asetuksesi kannalta tarpeen. Tämä vaihe säätää, mihin linjan asettelu -sovellus ohjaa sinua asemoinnin jälkeen. Muista - sovellus, joka käynnistyy heti tämän asemointimenetelmän jälkeen, on linjan asettelu. Tämä artikkeli, joka käsittelee "linjan asettelua", puhuu myös linjan siirrosta, viitteeksi.

Katso alla olevat kuvakaappaukset erilaisista linjan siirroista.

Jokaisessa esimerkissä pyydän ohjelmistoa siirtämään mittaamani alkuperäisen linjan uuteen sijaintiin - BL1:n ja BL2:n viralliset koordinaattipaikat pysyvät samoina, mutta linja, johon linjan asettelu -sovellus ohjaa asemoinnin jälkeen, muuttuu linjan siirron mukaan. "Uusi" linja, johon siirrän, esitetään pisteiden BL1' ja BL2' nimillä.

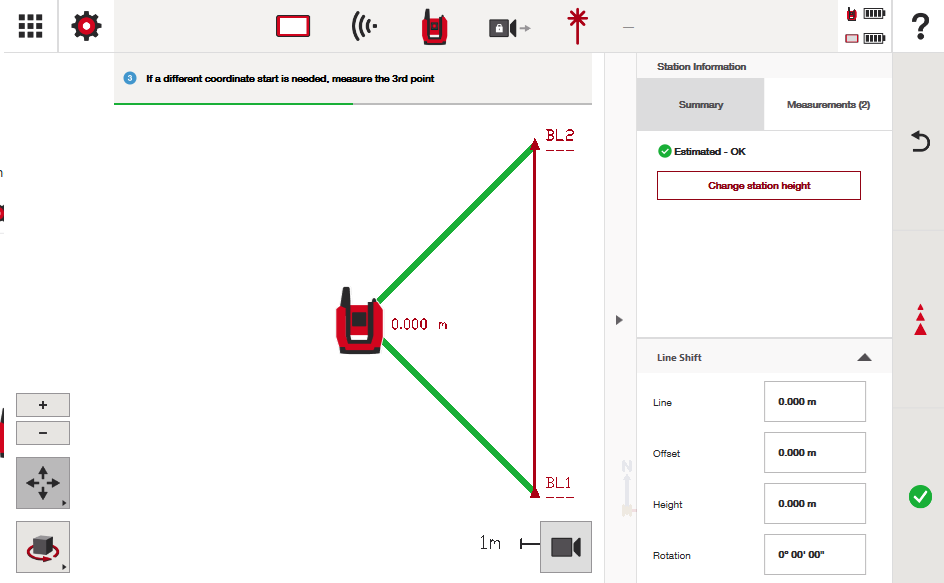

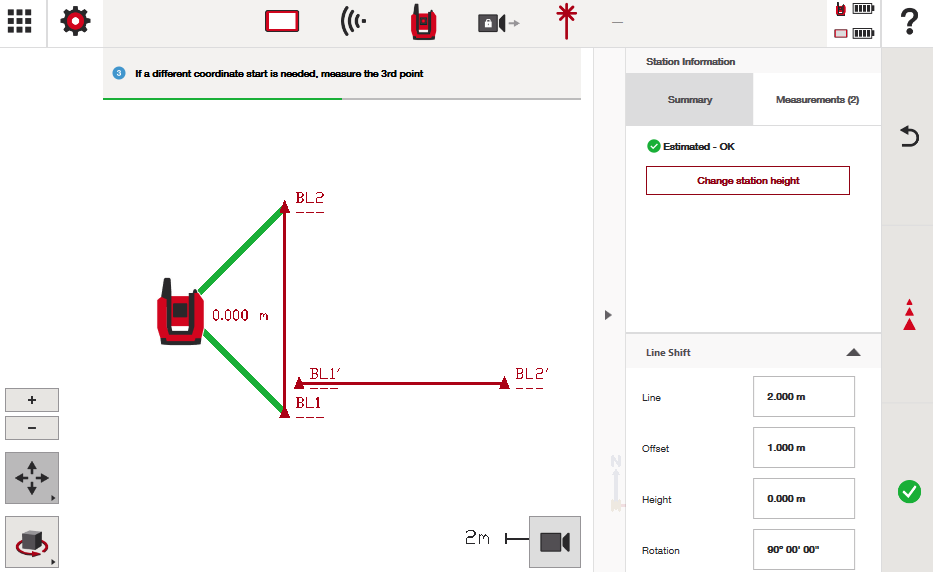

Esimerkki 1: Linja siirretään 2 m pohjoiseen, 1 m itään ja käännetään 90°.

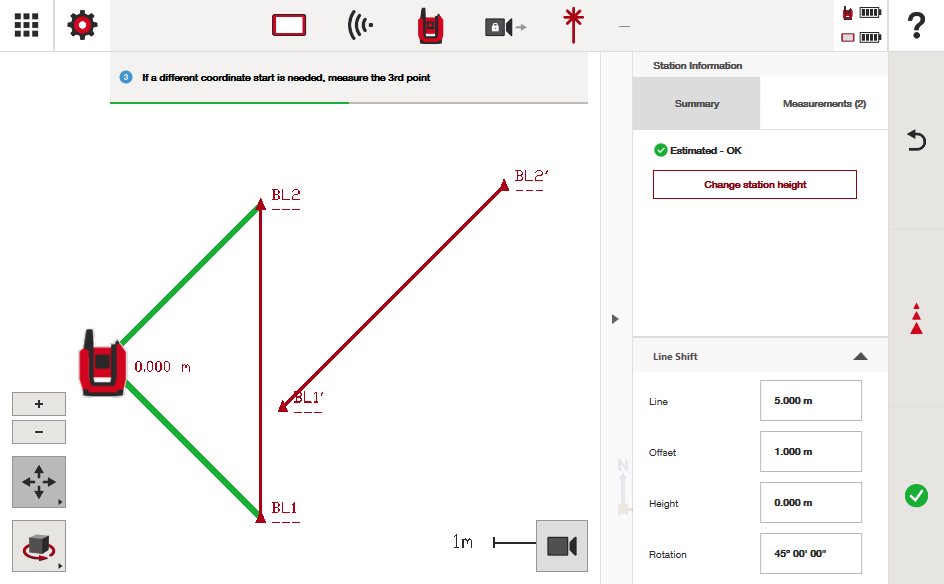

Esimerkki 2: Linja siirretään 5 m pohjoiseen, 1 m itään ja se on käännetty 45° alkuperäisestä suunnastaan.

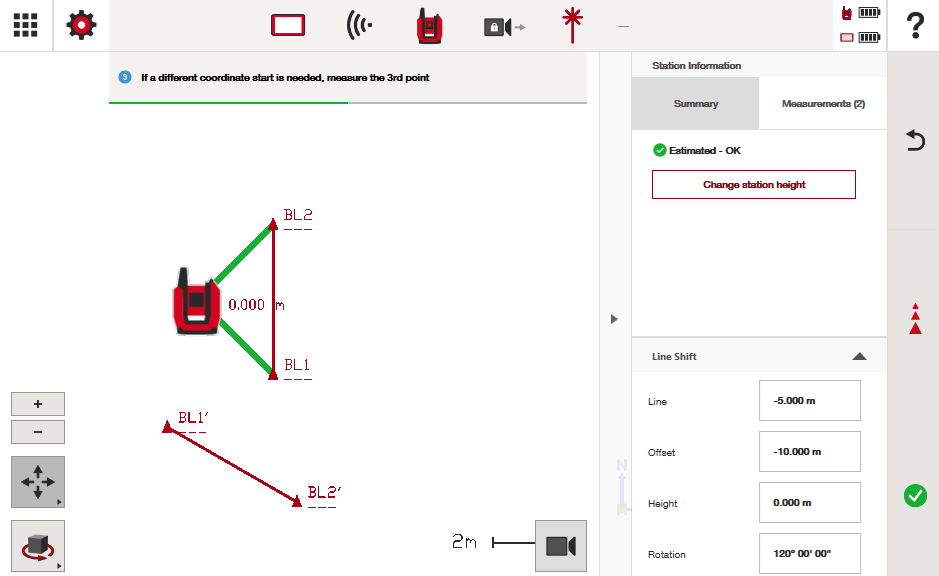

Esimerkki 3: Linja siirretään 5 m etelään, 10 m länteen ja 120° alkuperäisestä suunnastaan.

Kuten sanottu, linjan siirtoa käytetään harvoin, mutta jos haluat ohjelmiston ohjaavan sinua eri linjan perusteella kuin mittasit, linjan siirto on hyvä vaihtoehto. Harjoittelemalla tätä opit käyttämään sitä parhaiten tilanteessasi. Jos unohdit siirtää linjasi asemoinnin jälkeen ja haluaisit sen tehneen, voit aina palata linjan asettelu -sovellukseen ja luoda haluamasi linjan uudelleen.

Vaihe 7: Aloita mittaussovellukset

Asemasi on nyt perustettu ja sillä on koordinaattipaikka mittaamasi linjan perusteella. Voit nyt aloittaa erilaiset sovellukset, erityisesti mittaamisen ja rakennustilanteiden tallentamisen työmaallasi.

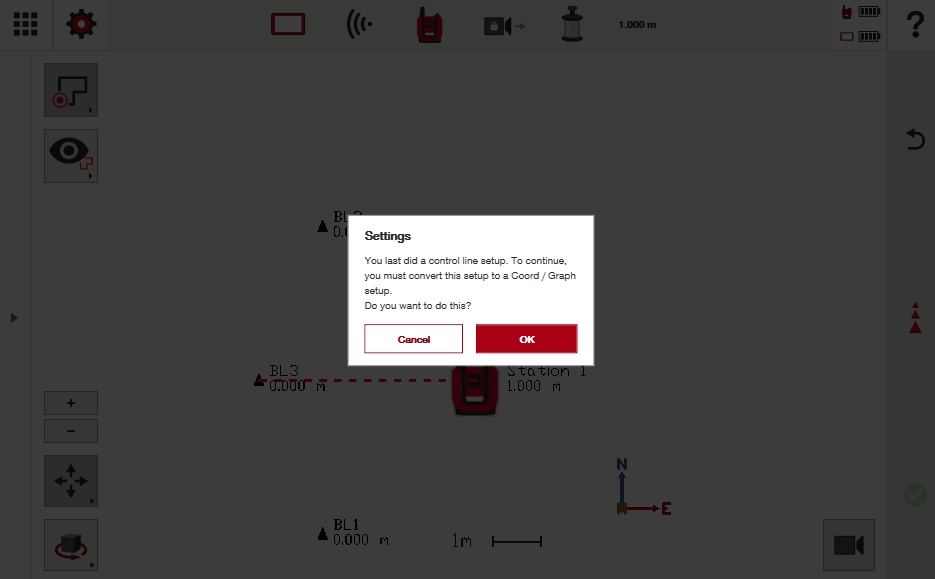

Huomaa, että jos poistut linjan asettelu -sovelluksesta, työkalu varoittaa sinua siirtymästäsi "kontrollilinjan" asetuksesta "koord / graafi" asetukseen - mikä tarkoittaa, että jos aiot asemointia uudelleen tässä projektissa tulevaisuudessa, tarvitset todellisia kontrollipisteitä.

Jos teet Viivaviiteasemointia vain linjan asettelu -sovelluksia varten projektissa, jota et aio käyttää uudelleen, tämä ei koske sinua. Jos kuitenkin aiot palata tähän asetukseen myöhemmin tai tehdä muuta kuin linjan asettelua, sinun on perustettava kontrollipisteitä, jotta voit asemointia jatkossa tässä projektissa.

Mittaa ja tallenna -sovelluksen käyttäminen on erinomainen tapa perustaa kontrollipisteitä tulevaa käyttöä varten.
