Hogyan végezzünk referencia vonal állomásozást

A referencia vonal állomásozás célja

A referencia vonal állomásozás célja nagyon hasonló a szabad állomásozáshoz. Lehetővé teszi, hogy importált vezérlőpontok használata nélkül kezdj el mérni és rögzíteni a meglévő állapotokat.

A referencia vonal állomásozás abban különbözik, hogy az állomás a koordináta helyét egy általad az állomásozási folyamat során mért vonal alapján határozza meg. Ez azt jelenti, hogy az általad mért objektumok koordináta helyei a mérés során használt vonalhoz viszonyítva lesznek megadva. Ezért, ha a méréseidet egy adott vonalhoz szeretnéd viszonyítani és egy ehhez relatív koordináta rendszert szeretnél fenntartani, a referencia vonal állomásozás lehet a tökéletes megoldás számodra.

Megjegyzendő, hogy az állomásozás után az alapértelmezett alkalmazás, amivel elindít a rendszer, a vonalkiosztás, de később bármely más alkalmazással is folytathatod, amikor készen állsz – erről bővebben lentebb olvashatsz.

Mielőtt elkezdenéd a referencia vonal állomásozást, szükséged van egy üres projektre (nem tartalmazhat meglévő koordináta információkat, például pontokat vagy CAD fájlt). A szoftver figyelmeztet és segít abban, hogy ez biztosan így legyen.

Ahogy fent említettük, a referencia vonal állomásozás fő felhasználási területe az as-built felmérések elvégzése meglévő terepi állapotokról, és különösen az, hogy egy általad megadott vonal alapján vezessen. Ezek az as-built felmérések több célra is használhatók:

Digitális terv elkészítése az as-built állapotokhoz igazítva
Az as-built állapotok hibakeresése a digitális vezérlőpont beállításaidhoz képest
Minőségellenőrzés elvégzése előre kiosztott objektumokon

Valószínűleg saját, egyedi felhasználási eseteidet is megtalálod majd ennek az állomás beállításnak a kényelme miatt.

Mikor ne használd a referencia vonal állomásozást?

Ha már kaptál meglévő vezérlőpontokat egy adott koordináta rendszerben, akkor a referencia vonal állomásozás valószínűleg nem a megfelelő választás számodra. Ebben az esetben jobb, ha először megpróbálsz vezérlőpontokon alapuló állomásozást végezni, mielőtt a referencia vonal állomásozáshoz folyamodnál.

Ne feledd, hogy a vezérlőpontoknak konkrét koordinátái vannak a tervben megadva. Ha ezekre a koordinátákra állomásozol, az lehetővé teszi, hogy a totálállomás mérései közvetlenül a digitális tervhez igazodjanak.

A referencia vonal állomásozás akkor használatos, amikor olyan helyzetben dolgozol, ahol saját koordináta rendszert hozhatsz létre egy általad választott vonal alapján, amely független egy konkrét digitális tervtől.

Hogyan csináld 1. lépés: Hozz létre egy üres projektet

Egyszerűen nyisd meg a projekt alkalmazást és hozz létre egy új projektet – csak ügyelj arra, hogy ne importálj bele pontokat vagy CAD fájlokat. Győződj meg róla, hogy ez az aktív projekt, amelyben dolgozol.

Hogyan csináld 2. lépés: Kattints a „Referencia vonal állomásozás” lehetőségre

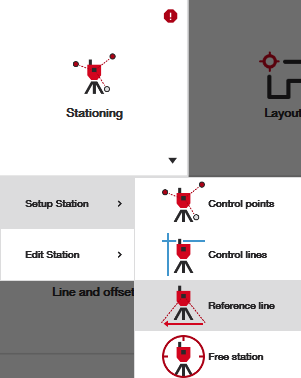

Miután az aktív „üres” projekted megvan, a kezdőképernyőről kattints a „Referencia vonal állomásozás” gombra.

Hogyan csináld 3. lépés: Azonosítsd a vonaladat

Azonosíts egy terepen lévő vonalat, amelyet referencia vonalként szeretnél használni az állomásozáshoz.

A szoftver az első mérési pontodat ezen a vonalon a projekt „0,0” koordinátájaként kezeli majd. A második mérési pont lesz a koordináta rendszer „északi” iránya, és a CAD terv (0,N) helyét fogja képviselni.

Például – tegyük fel, hogy az első pontomat mérem (ami automatikusan elmentődik a terv (0,0) koordináta helyeként). Ezután mérek egy pontot 10 méterre. Ez a második pont automatikusan a terv (0,10) helyeként kerül elmentésre a táblagépen.

Ha ezekkel a koordinátákkal dolgozol tovább, a pontjaid helye mind ebben a koordináta rendszerben lesz megadva. Például, ha mérek egy pontot, ami 1 méterre van jobbra a vonaltól, és 2 méterre „északon” a (0,0) vagy kiinduló ponttól, akkor a pont koordinátája (1,2) lesz.

Ahogy gyakorolsz a referencia vonal állomásozással, meg fogod érteni, hogyan működik a koordináta rendszer. Ehhez a lépéshez azonban csak annyit kell tenned, hogy megtalálod a mérni kívánt vonalat, és meghatározod, melyik pontja legyen a „kezdő” pontod, vagyis a „(0,0)” pontod.

Hogyan csináld 4. lépés: Mérd le a helyeket a vonaladon

Ahogy fent említettük, folytasd a kiválasztott vonal mérését. A szoftver végigvezet az első és második pont mérésén, ahogy az az alábbi képernyőképeken látható. Mindig győződj meg róla, hogy a céltípus helyes (prizma/laser), attól függően, hogy hogyan méred.

Az első pont automatikusan „BL 1” (Épületvonal 1) néven kerül elmentésre, a második pedig „BL 2” (Épületvonal 2) néven. Lehetőséged lesz egy harmadik pont, „BL 3” (Épületvonal 3) mérésére is, ha szükséges újra beállítani, hogy a terveden hol kezdődik az „0” északi érték. A BL3 mérésére ritkán van szükség a legtöbb esetben, de ha kell, ez az opció rendelkezésre áll. Az alábbi képernyőképek megmutatják, hogyan néz ki ez az állomásozási folyamat.

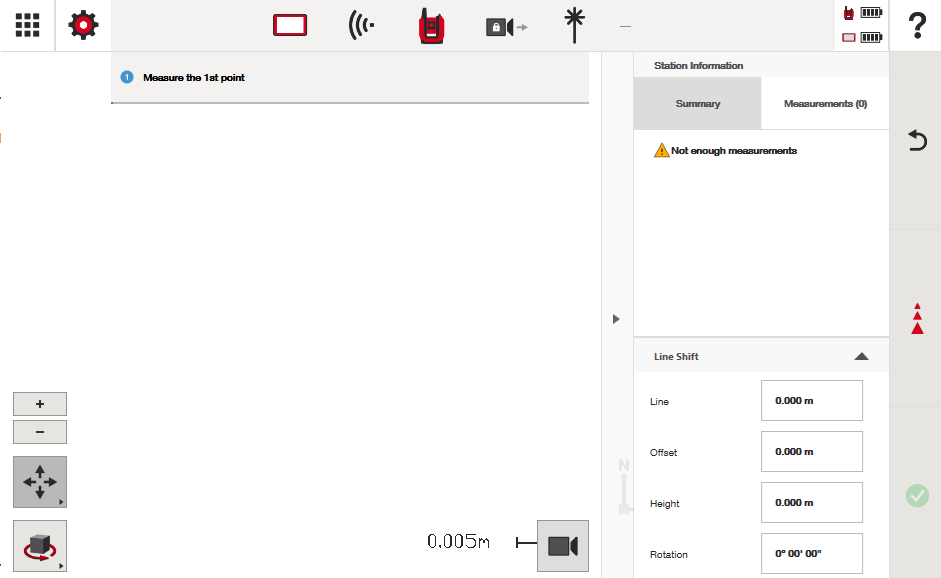

Üzenet az első pont mérésére kérve:

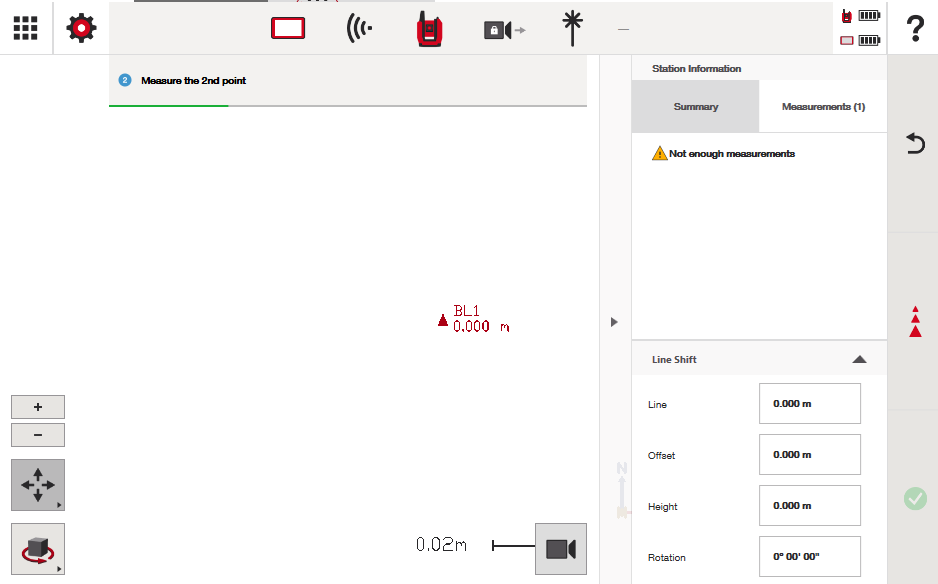

Üzenet a második pont mérésére kérve:

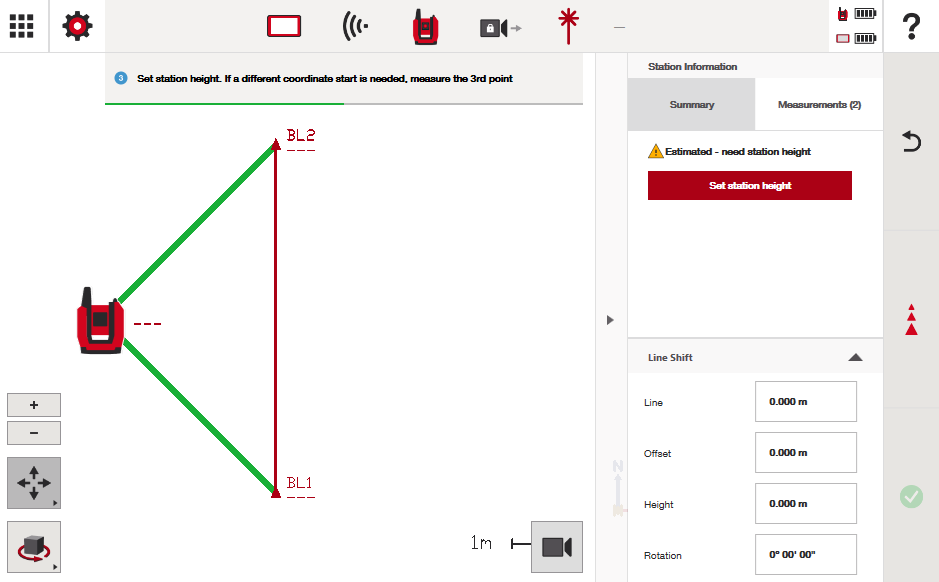

Üzenet, amely megmutatja az aktuális beállításaidat, és kér, hogy állíts be állomás magasságot (nem szükséges, ha kikapcsolod a magasságokat):

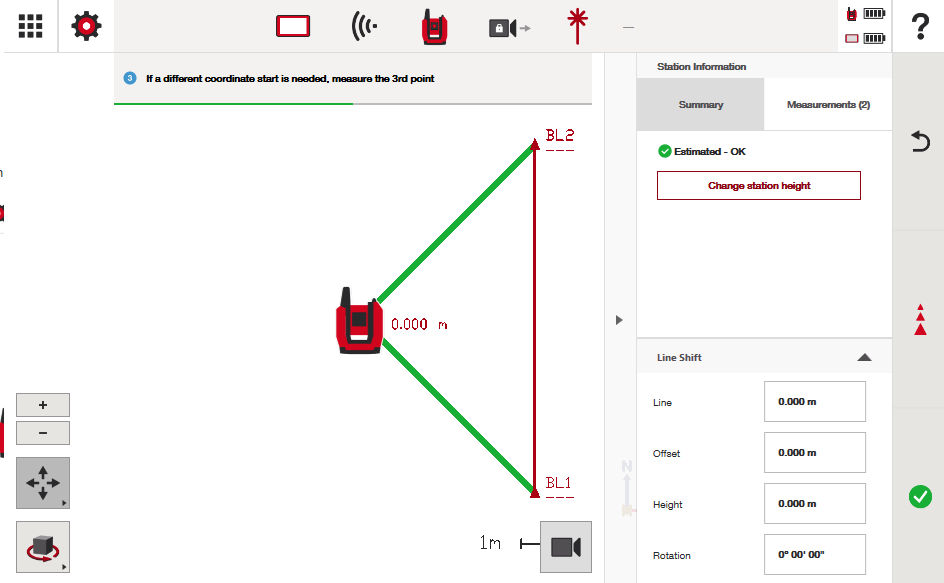

Üzenet, amely a harmadik pont mérésére kér, hogy „visszaállítsd” a vonalad kiinduló északi helyét (nem szükséges, ha inkább a BL1 legyen a projekted „0” északi pontja – ezt a lépést át is ugorhatod):

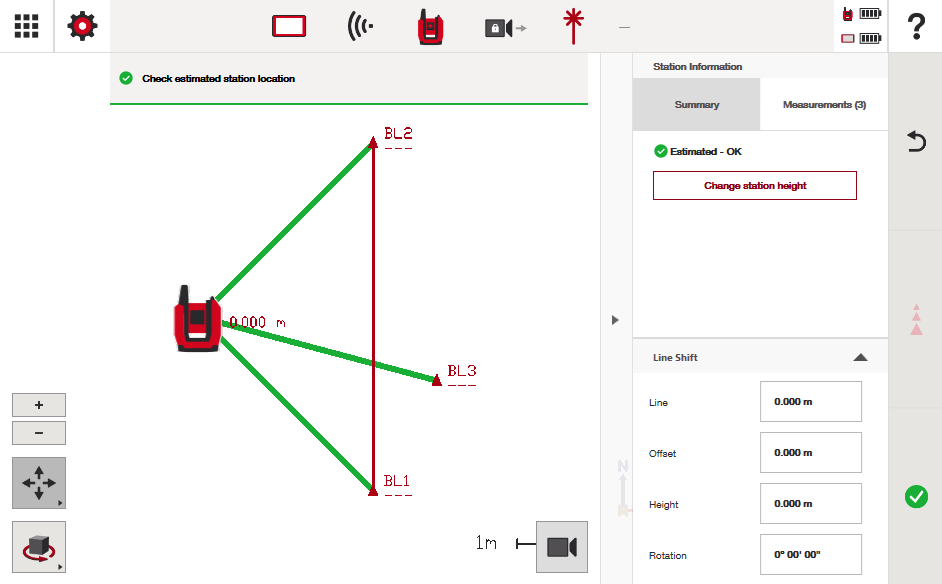

Vizualizáció, hogy hol mérték a harmadik pontot, referencia célból – ez a pont elmentésre kerül a pontlistádba:

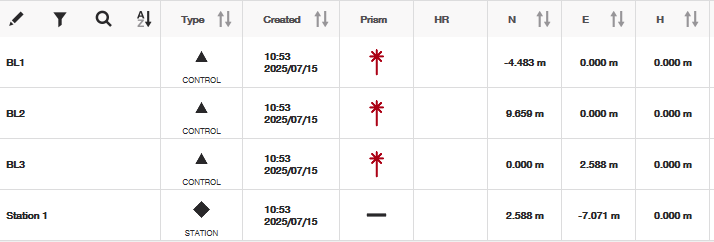

Megjegyzés: ha elfogadod a fenti állomásozást, akkor a BL3 „északi” helye lesz a projekted „0” északi pontja a BL1 helyett. A BL1 azonban továbbra is a projekted „0” kelet/nyugat helye marad:

Hogyan csináld 5. lépés: Állíts be állomás magasságot (ha szükséges)

Ha magasságokkal dolgozol, be kell állítanod az állomás magasságát. További segítségért nézd meg ezt a cikket az állomás magasság beállításáról. Egyszerűen a jobb oldalon, az „Összefoglaló” fül alatt található „állomás magasság beállítása” gomb megnyomása végigvezet a folyamaton.

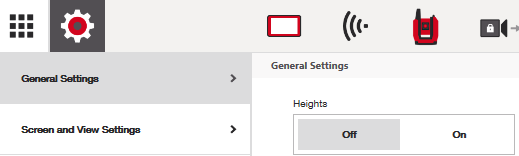

Ha nem dolgozol magasságokkal, egyszerűen menj a beállítások fogaskerék ikonjára fent, és kapcsold ki a magasságokat (vagy kapcsold be, ha szükséges). Magasságok kikapcsolt állapotában az állomás magasság beállítás lépése sem fog megjelenni.

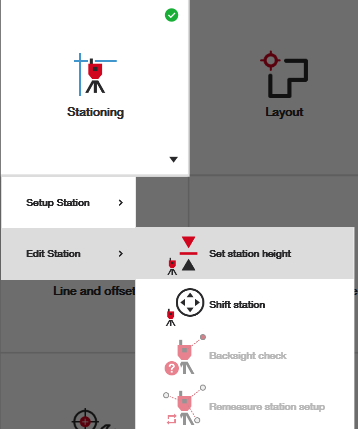

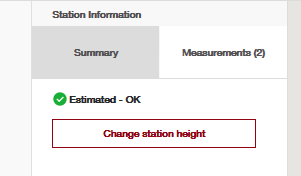

Megjegyzés: ha beállítasz állomás magasságot a folyamat során, mindig visszatérhetsz és módosíthatod később, ha hibáztál. Ezt megteheted az állomásozás során, vagy a kezdőképernyőről az állomás magasság szerkesztése gombbal az állomás befejezése után. Lásd az alábbi képernyőképeket:

Hogyan csináld 6. lépés: Végezz vonal eltolást (ha szükséges)

Bár nem gyakori, végezhetsz vonal eltolást, ha úgy látod, hogy az megfelel a beállításodnak. Ez a lépés befolyásolja, hogy a vonalkiosztás alkalmazás hová fog vezetni az állomásozás befejezése után. Ne feledd – az állomásozási módszert követő alkalmazás azonnal a vonalkiosztás. Ez a cikk, amely a „vonalkiosztásról” szól, szintén tárgyalja a vonal eltolást, ha referenciaként szeretnéd.

Az alábbi képernyőképek különböző vonal eltolásokat mutatnak be.

Minden példában arra kérem a szoftvert, hogy az eredetileg mért vonalat egy új helyre tolja el – a BL1 és BL2 hivatalos koordináta helyei változatlanok maradnak, de a vonalkiosztás alkalmazás az állomásozás befejezése után az eltolással módosított vonalra fog vezetni. Az „új” vonalat, amelyre eltolom, a BL1' és BL2' pont címkék jelölik.

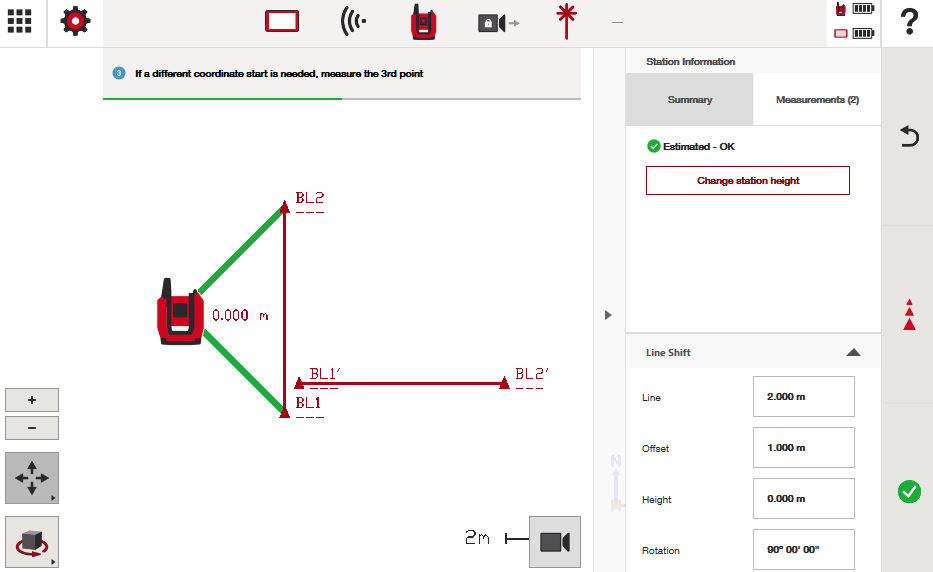

1. példa: A vonal 2 méterrel északra, 1 méterrel keletre van eltolva, és 90°-kal el van fordítva.

2. példa: A vonal 5 méterrel északra, 1 méterrel keletre van eltolva, és 45°-kal el van fordítva az eredeti tájolástól.

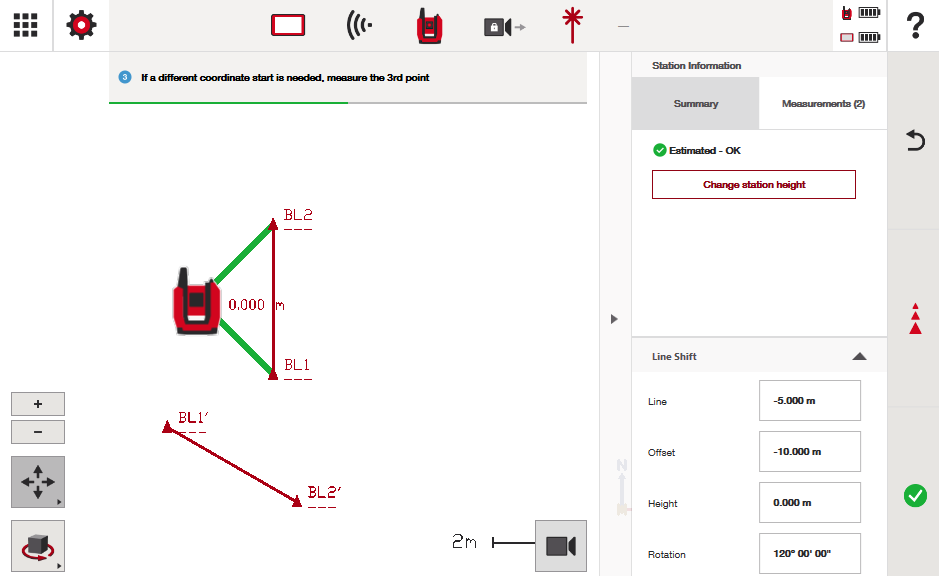

3. példa: A vonal 5 méterrel délre, 10 méterrel nyugatra van eltolva, és 120°-kal el van fordítva az eredeti tájolástól.

Ismételten, ritkán használod majd a vonal eltolást, de ha inkább egy másik vonal alapján szeretnéd, hogy a szoftver vezessen, mint amit mértél, a „vonal eltolás” jó lehetőség számodra. A gyakorlás segít megtanulni, hogyan használd ezt a legjobban a helyzetedben. Ha állomásozás után elfelejtetted eltolni a vonalat, de szeretnéd, bármikor visszamehetsz a vonalkiosztás alkalmazásba és újra létrehozhatod a kívánt vonalat.

Hogyan csináld 7. lépés: Kezdd el a mérési alkalmazásokat

Az állomásod most már létrejött, és a mérési vonalad alapján koordináta helye van. Most már elkezdheted a különböző alkalmazásokat, különösen az as-built állapotok mérését és rögzítését a munkaterületen.

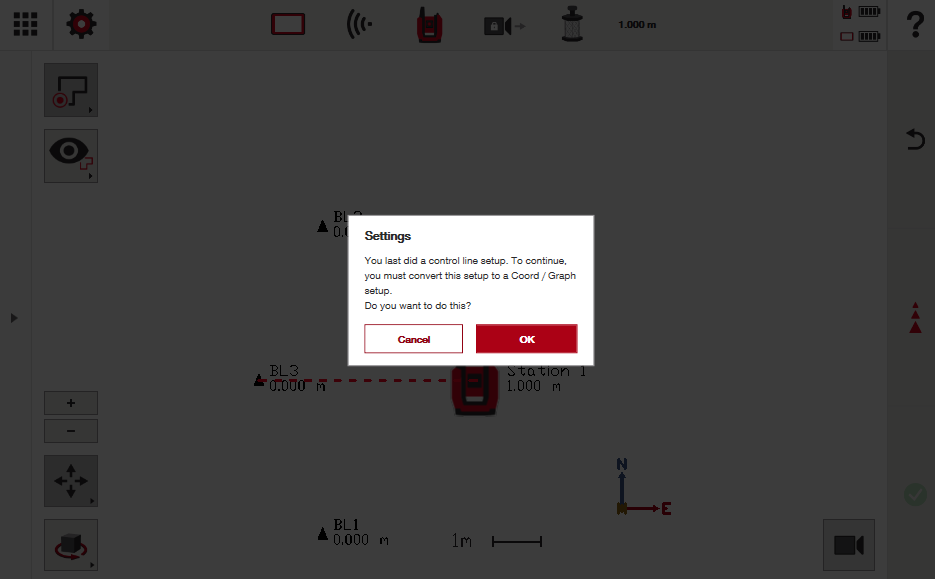

Megjegyzendő, hogy ha kilépsz a vonalkiosztás alkalmazásból, az eszköz figyelmeztet, hogy „vezérlő vonal” beállításról „Koordináta / Grafikon” beállításra váltasz – ami azt jelenti, hogy ha a jövőben újra állomásozol ezen a projekten, tényleges vezérlőpontokra lesz szükséged.

Ha csak referencia vonal állomásozást végzel vonalkiosztási alkalmazásokhoz egy olyan projekten, amit nem tervezel újra használni, akkor ez nem érint téged. Azonban, ha később visszatérsz ehhez a beállításhoz, vagy más alkalmazást is szeretnél használni a vonalkiosztáson kívül, vezérlőpontokat kell létrehoznod, hogy a jövőben újra állomásozhass ezen a projekten.

A mérés és rögzítés alkalmazás nagyszerű módja annak, hogy vezérlőpontokat hozz létre a jövőbeni használatra.
