Mi az a visszatekintéses ellenőrzés és miért fontos a pontosság szempontjából?

Áttekintés

Ez a cikk elmagyarázza, mi az a visszatekintéses ellenőrzés, miért fontos, és hogyan biztosítható, hogy a projekt során elegendő visszatekintési pont álljon rendelkezésre.

Új munka megkezdésekor kövesse az alábbi munkafolyamatot, hogy a visszatekintéses ellenőrzésekből a legtöbbet hozza ki, és fenntartsa a bizalmat a kitűzés pontosságában.

Állítsa be pontosan a totálállomást a felmérő, a fővállalkozó vagy más megbízható forrás által biztosított vezérlőpontok alapján.
Hozzon létre további vezérlőpontokat (visszatekintési pontokat) közvetlenül a pontos totálállomás-beállítás után a Mérés és rögzítés segítségével. Állítson fel több stabil prizmahelyet a munkaterületen, hogy ne csak az eredeti vezérlőpontokra legyen utalva.
Állítsa újra a totálállomást az új, kibővített vezérlőhálózat segítségével a Vezérlőpont-beállítással, ügyelve arra, hogy az újonnan létrehozott visszatekintési pontok is szerepeljenek a beállítás során.

E három lépés követésével egy erős vezérlőhálózatot hoz létre, amelyet a projekt során használhat, és amely segít ellenőrizni és fenntartani a kitűzés pontosságát.

A munkafolyamat előnyei

Miután a további visszatekintési pontokat létrehozta és beillesztette a beállítási műveletbe, optimalizálta két értékes állomás-pontosság ellenőrzési módszert:

"Állomás újramérése" az aktuális állomás-beállítás minőségének megerősítésére a munkanap során.
"Visszatekintéses ellenőrzések" (amelyek ebben a cikkben vannak kifejtve), hogy gyorsan ellenőrizze vagy megvizsgálja, hogy a totálállomás nem mozdult-e el az eredeti beállítás óta.

Ezek az eszközök együtt segítenek korán felismerni a potenciális problémákat, fenntartani a bizalmat a kitűzési munkában, és csökkenteni a költséges újramunkák kockázatát, amelyeket az észrevétlen állomásmozgás okozhat.

Legjobb gyakorlat: Hozzon létre több prizma-alapú visszatekintési pontot a munkaterület különböző pontjain minél korábban. Minél több megbízható referencia pont áll rendelkezésre, annál könnyebb lesz később ellenőrizni az állomás pontosságát és helyreállítani az elveszett vagy nehezen hozzáférhető vezérlőpontokat.

Visszatekintéses ellenőrzés bemutató

Az alábbi videó bemutatja, hogyan végzi el automatikusan a szoftver a visszatekintéses ellenőrzést az állomás-beállítás során használt felszerelt prizmák és célpontok ellenőrzésével.

Lépések a visszatekintéses ellenőrzés elvégzéséhez

Nyissa meg az alkalmazást, és válassza a "mérés" lehetőséget

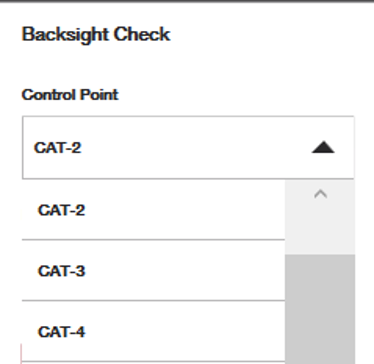

Válasszon ki egy korábbi vezérlőpontot a listából, amelyet az első állomás-beállítás során használt. Megjegyzés: csak a felszerelt prizma vezérlőpontok használhatók.

Miután kiválasztotta a mérni kívánt vezérlőpontot, nyomja meg a piros mérés gombot. Az eszköz a pont helyére fordul és megpróbálja azt lemérni. Ellenőrizze kétszer, hogy a prizma típusa valóban megfelelő-e.

Vizsgálja meg az eredményeket – vagy azt fogja látni, hogy "az állomás a tűréshatáron belül van", vagy egy ablak jelenik meg, amely a visszatekintési mérés hibáit mutatja.

Újraállítás és hibakeresés (ha szükséges) – Ha a visszatekintéses ellenőrzés azt jelzi, hogy az állomás kívül esik az elfogadható tűréshatáron, az első javasolt lépés a totálállomás újraállítása a ismert vezérlőpontok használatával. Ezt egyszerűen megteheti a "Állomás újramérése" alkalmazással.

Gyakran ismételt kérdések a visszatekintéses ellenőrzésekről

Mi a visszatekintéses ellenőrzés célja?

A totálállomás pontossága csak annyira jó, amennyire a beállítása pontos. Még ha az eszközt kezdetben helyesen is állítják be, a környezeti feltételek, a munkaterületi tevékenység és véletlen zavarok finom elmozdulásokat okozhatnak, amelyek befolyásolják a kitűzés pontosságát.

A visszatekintési pontok egyszerű és megbízható módot biztosítanak annak ellenőrzésére, hogy a totálállomás a nap folyamán pontosan a helyén marad-e. Saját referencia pontok létrehozásával és rendszeres ellenőrzésével gyorsan azonosíthatja a potenciális beállítási hibákat, mielőtt azok hatással lennének a kitűzési munkára.

Ezért a visszatekintéses ellenőrzés lehetővé teszi a felhasználók számára annak vizsgálatát, hogy a totálállomás továbbra is felismeri-e az eredeti beállításkor mért vezérlőpontokat ugyanazon a helyen. Ha hibák jelentkeznek a visszatekintéses ellenőrzés során, az újraállítást javasoljuk.

Általában ajánlott, hogy a visszatekintéses ellenőrzést 60 percenként végezzék el, ami megegyezik a PLT 400 automatikus kalibrációjának gyakoriságával.

Ha a visszatekintéses ellenőrzések során jelentős hibák vannak, ellenőrizze, hogy a munkaterület környezete okozhat-e enyhe elcsúszást vagy elmozdulást az eszközben, vagy hogy rezgések befolyásolják-e az eszköz rögzítését. Vizsgálja meg továbbá, hogy a visszatekintéses ellenőrzéshez használt pontok megbízhatóak-e – nem ütődnek-e vagy mozdulnak el a munkaterület körülményei miatt?

Ez a cikk az eszköz stabilitásáról és ez a cikk a vezérlőpontok legjobb gyakorlatairól segíthet a következetesen rossz visszatekintéses ellenőrzések hibakeresésében.

Miért nem fordult az eszköz a kiválasztott visszatekintési vezérlőpont megfelelő magasságába?

Ha a Magasságok ki vannak kapcsolva a HCL beállításaiban, a totálállomás még mindig képes a kiválasztott visszatekintési vezérlőpont helyes X és Y koordinátájára navigálni. Azonban mivel a magassági adat nem kerül felhasználásra, az eszköz nem rendelkezik magassági (Z) információval, amely a helyes függőleges pozícióra irányítaná.

Ennek eredményeként a totálállomás úgy tűnhet, hogy a helyes vízszintes helyre céloz, de nem fordul a vezérlőpont várható magasságára.

Ajánlott munkafolyamat

Ha a kitűzési munkája elsősorban 2D, de mégis pontos navigációt szeretne a visszatekintési vezérlőpontokhoz állomás-beállítás és visszatekintéses ellenőrzések során, fontolja meg a következő munkafolyamatot:

Kapcsolja be a Magasságokat vezérlőpontok létrehozásakor és mérésénél.
Kapcsolja be a Magasságokat az állomás-beállítási műveletek során.
Az állomás-beállítás befejezése után kapcsolja ki a Magasságokat, ha a kitűzési feladatok csak X és Y koordinátákat igényelnek (2D).
Kapcsolja be a Magasságokat a visszatekintéses ellenőrzésekhez.

Azáltal, hogy magassági adatokat rögzít a vezérlőpont létrehozásakor és az állomás-beállítás során, a totálállomás pontosan navigálhat a visszatekintési pontok teljes X, Y és Z helyére, amikor azokat az állomás ellenőrzésére használja. Csak ne felejtse el bekapcsolni a "magasságokat" a visszatekintéses ellenőrzéseknél. Ugyanakkor a napi kitűzési feladatokhoz továbbra is használhat egyszerűsített 2D munkafolyamatot a magasságok ideiglenes kikapcsolásával.

Legjobb gyakorlat: Még ha a projekt elsősorban 2D is, a vezérlőpontok és az állomás-beállítás magassági adatainak megtartása megbízhatóbb vezérlőhálózatot biztosít, és javítja az állomás ellenőrzésének minőségét a projekt során.

Miért nem jelennek meg az összes vezérlőpont a visszatekintéses ellenőrzéshez elérhető pontok listájában?

Csak azok a vezérlőpontok jelennek meg a visszatekintéses ellenőrzés listájában, amelyekhez hozzárendelt zárható prizmatípus tartozik.

Ennek eredményeként az alábbi módszerekkel mért pontok, például:

Reflektív célpontok
Lézerrel végzett felületi mérések
Nem prizma referencia pontok

nem lesznek elérhetők a visszatekintéses ellenőrzés kiválasztásakor.

Hiányzó vezérlőpont hozzáadása

Ha egy vezérlőpont nem jelenik meg a listában, de szeretné használni a jövőbeni visszatekintéses ellenőrzésekhez:

Nyissa meg a Pontlista nézetet a CAD nézetből.
Keresse meg és szerkessze a kívánt vezérlőpontot.
Rendelje hozzá a megfelelő prizmatípust, amelyet a pont megfigyelésére fog használni.
Mentse el a módosításokat.

Miután érvényes prizmatípus lett hozzárendelve, a pont elérhetővé válik a jövőbeni visszatekintéses ellenőrzésekhez.

Miért csak prizmás pontok engedélyezettek?

A visszatekintéses ellenőrzések célja egy nagyon megbízható módszer az állomás pontosságának ellenőrzésére. A prizma célpontok következetes és ismételhető mérést biztosítanak, amelyek kevésbé érzékenyek a környezeti hatásokra.

Más célponttípusokat könnyebben befolyásolhatnak olyan tényezők, mint:

Változó fényviszonyok
Por vagy szennyeződés
Nedvesség vagy vízhatás
Felületi minőség változásai
Nézőszög különbségek

Azáltal, hogy a visszatekintéses ellenőrzéseket kizárólag prizma célpontokhoz köti, a szoftver segít biztosítani az ellenőrzési folyamat integritását és ismételhetőségét.

Legjobb gyakorlat: Az első állomás-beállítást követően hozzon létre több állandó prizma-alapú vezérlőpontot a munkaterületen. Ez több megbízható referencia pontot biztosít, amelyeket a projekt során használhat az állomás pontosságának gyors ellenőrzésére és a potenciális eszközmozgás azonosítására, mielőtt az befolyásolná a kitűzés minőségét.

Mit jelent az, hogy "az állomás a tűréshatáron belül van"?

Ha az összes mért eltérés beleesik a beállításaiban meghatározott tűréshatárok közé, a HCL jelzi, hogy az állomás a tűréshatáron belül van, és nincs szükség beavatkozásra. A tűréshatár beállításokról és konfigurálásukról további információkért lásd ezt a cikket.

Mit jelentenek a pont hibák értékei a visszatekintéses ellenőrzés eredményeinek áttekintésekor?

A mérés befejeztével a HCL összehasonlítja a vezérlőpont aktuálisan mért helyzetét azzal a helyzettel, amelyet a totálállomás eredetileg a beállításkor rögzített.

Ha nem definiáltak tűréshatár-beállításokat, vagy ha egy vagy több eltérés meghaladja a beállított tűréshatárokat, a HCL megjeleníti a mért eltéréseket áttekintés céljából.

A megjelenített értékek azt mutatják, hogy mekkora a különbség a vezérlőpont eredeti, beállításkor mért helyzete és az aktuálisan mért helyzete között. Ezek az eltérések minden koordináta komponensre (Észak, Kelet, Magasság) vonatkoznak, segítve a felhasználót annak megállapításában, hogy a totálállomás esetleg elmozdult-e azóta, hogy beállították.

A beállított tűréshatárokat meghaladó koordináták pirossal vannak kiemelve, így könnyen felismerhetők az esetleges problémák.

Milyen további pontosság-ellenőrzést végezzek a kitűzés során?

Állomás-beállítás után (különösen újraállítás után), és időszakosan a munkanap során mindig ajánlott ellenőrizni a beállítás pontosságát azzal, hogy a totálállomást egy korábban aznap kitűzött pontra navigálja, és összehasonlítja annak aktuális helyzetét az eredeti kitűzési helyzettel.

Ez az összehasonlítás segíthet megállapítani:

Helyes volt-e az eredeti állomás-beállítás
Elmozdult-e a totálállomás a munkanap során
Van-e eltérés a korábbi és az aktuális állomás-beállítás között
Szükséges-e további vizsgálat vagy újramunka a folytatás előtt

Ha jelentős eltéréseket észlel, ellenőrizze a munkaterület vezérlőhálózatát és az állomás-beállítást a lehetséges okok, például zavarodott vezérlőpontok, állvány elmozdulás, környezeti változások vagy beállítási hibák szempontjából.

Legjobb gyakorlat: Újraállítás után, ha lehetséges, ellenőrizzen több ismert pontot. Több pont egybehangzó eredménye nagyobb bizalmat ad abban, hogy a totálállomás pontosan van beállítva és készen áll a kitűzési munkák folytatására.
