Hoe doe ik "Control Point Stationing?"

Allereerst, als je hulp nodig hebt met de theorie van controlepunten of nauwkeurigheidskwesties, zie dan hieronder:

• Begrijpen wat controlepunten zijn en hun belang: zie dit artikel
• Begrijpen van de beste plaatsingen van controlepunten op bouwplaatsen: zie dit artikel
• Begrijpen van stabiliteitskwesties voor totale station nauwkeurigheid: zie dit artikel
• Begrijpen hoe je slechte controlepunten oplost: zie dit artikel.

Zorg ervoor dat je controlepuntgegevens correct zijn geïmporteerd

Voordat je kunt proberen je apparaat te stationeren met behulp van controlepunten, moet je eerst de coördinaten van je controlepunten in je controller hebben geïmporteerd of handmatig aangemaakt. Zorg ervoor dat je gegevens de controlepunten correct gelabeld hebben.

Een gemakkelijke manier om te controleren of je controlepunten in je gegevens hebt die klaar zijn om mee te stationeren, is naar de CAD-weergave op je tablet te gaan:

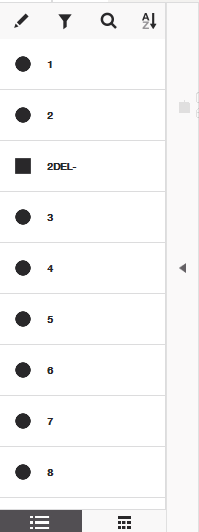

Open vervolgens je puntenlijst via het zijmenu:

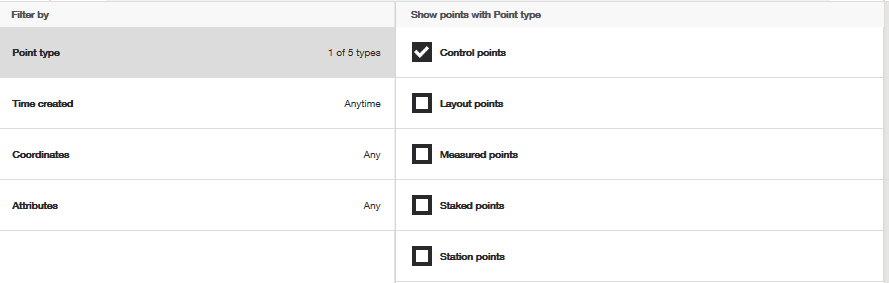

Filter vervolgens alleen op controlepunten door op het filtericoon bovenaan de puntenlijst te drukken en op het groene vinkje te drukken:

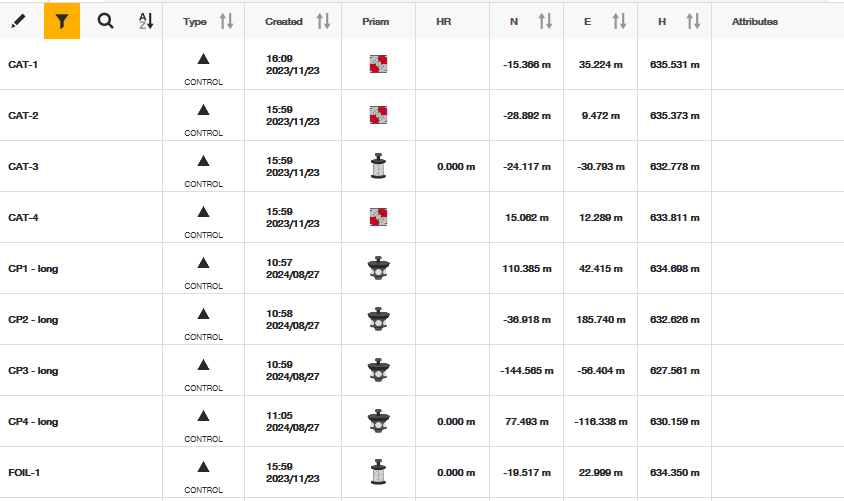

Bekijk tot slot wat er overblijft in je puntenlijst en controleer of de informatie correct is. Controlepunten verschijnen als driehoeken in je dataset. Het zijn punten op specifieke coördinaten in je gegevens, en de software kan zelfs een specifiek prismatype aan hen gekoppeld hebben, afhankelijk van hoe de controlepunten in de gegevens zijn vastgesteld.

Als een van je controlepuntgegevens onjuist lijkt, raadpleeg dan dit artikel om samen met je team problemen op te lossen. Onthoud dat onjuiste controle leidt tot een onjuiste uitzetting. Als je controlepunten simpelweg niet als controlepunt zijn gelabeld in je puntenlijst, is het gemakkelijk om je puntenlijst te bewerken en elk punt dat je nodig hebt opnieuw te categoriseren als controlepunt.

Bereid je goed voor op werken met hoogtes (indien van toepassing)

Als werken met hoogtegegevens (in plaats van alleen 2D) belangrijk voor je is bij dit project, wordt aanbevolen dit artikel te lezen om te begrijpen hoe je stationeert met hoogtes. Het zal hoogte van de staf, referentiehoogte en stationhoogte onderwerpen uitleggen.

Open de Control Point Stationing Applicatie

Wanneer je hebt bevestigd dat je gegevens correct zouden moeten zijn op de controller, navigeer dan naar de Control Point stationing applicatie op je startscherm.

Selecteer je controlepunten en meet

Deze stap is eenvoudig, omdat je simpelweg meet wat beschikbaar is, maar er zijn drie kernpunten om te onthouden voordat je officieel je controlepunten meet:

1. Zorg dat je het juiste controlepunt hebt geselecteerd
2. Zorg dat je het juiste prismatype of doeldtype hebt geselecteerd
3. Zorg dat het totaalstation het geselecteerde controlepunt richt

Als een van de bovenstaande drie dingen onjuist is, krijg je geen nauwkeurige controlepuntmetingen en dus geen nauwkeurige stationering voor de uitzetting.

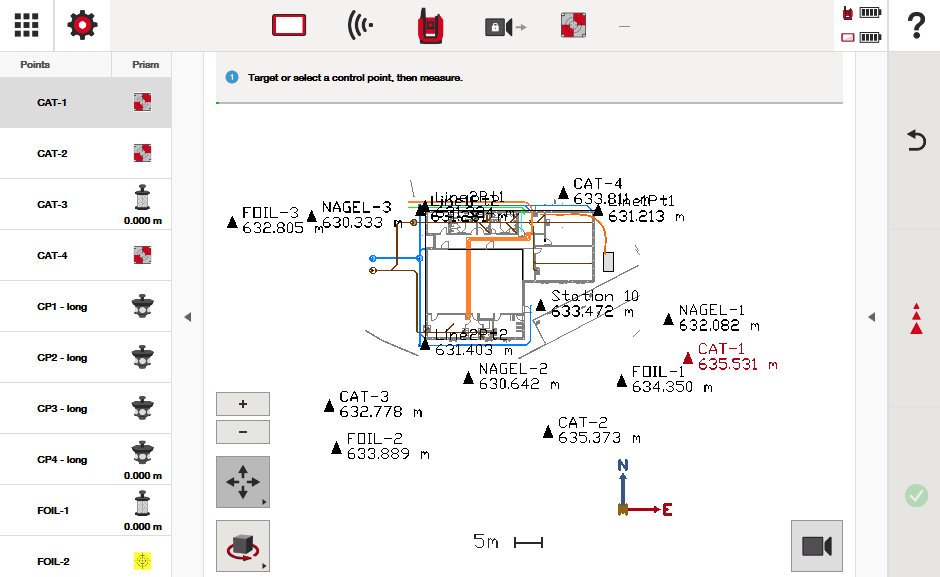

Om een controlepunt te selecteren, kun je het ofwel selecteren uit de zijpuntenlijst, of simpelweg het controlepunt in de CAD-weergave aantikken:

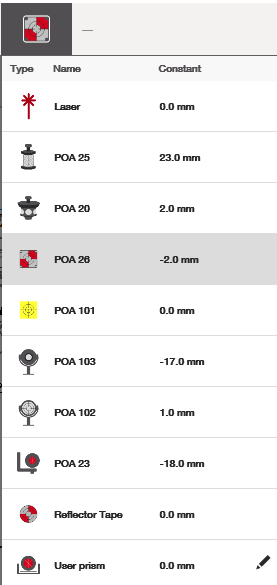

Als het doel bovenaan het scherm om wat voor reden dan ook onjuist is, verander het dan naar het doeltype dat is gekoppeld aan het controlepunt dat je meet:

Als je denkt dat je misschien het verkeerde punt hebt gemeten, maak je geen zorgen. Je kunt altijd teruggaan en elk controlepunt opnieuw meten tijdens dit proces voordat je een stationering accepteert. Selecteer dat controlepunt gewoon opnieuw en meet het opnieuw.

Analyseer je gemeten gegevens voor controle

Bekijk het aanbevolen uitzetgebied op basis van je tolerantie

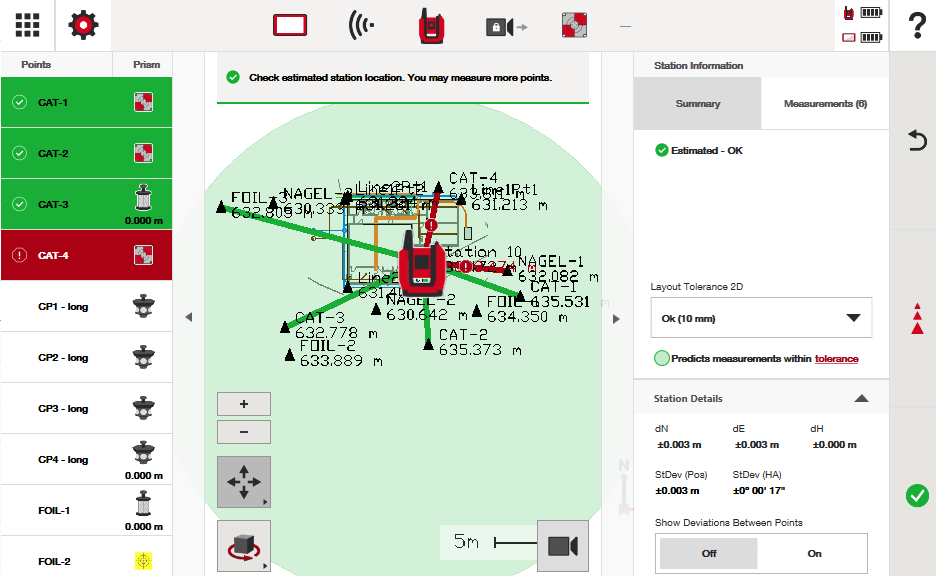

Na het meten van elk controlepunt zul je merken dat ze groen of rood kleuren, afhankelijk van je tolerantieniveaus. Zie dit artikel om te begrijpen wat de tolerantieniveau-instelling is. Je kunt je tolerantieniveau altijd aanpassen vanuit het rechtervenster.

Als je rode punten ziet, weet je dat het punt gemeten is met een fout groter dan je tolerantieniveau. Als het groen is, is het gemeten met een fout binnen je tolerantieniveaus. Dit zijn visuele aanwijzingen om te helpen waar problemen kunnen zijn.

Je zult ook een groene tolerantiek kring zien. Dit is ook gebaseerd op je tolerantieniveau. De groene cirkel geeft het uitzetgebied aan waarin je erop kunt vertrouwen dat je kunt uitzetten binnen het nauwkeurigheidsniveau dat je tolerantieniveau toestaat. Zie dit artikel voor meer informatie over hoe deze groene cirkel nuttig voor je kan zijn.

Vind de beste aanbevolen controlepunten via het meettabblad

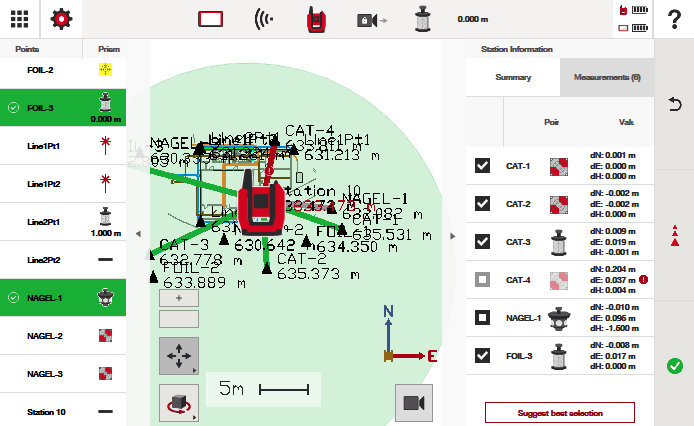

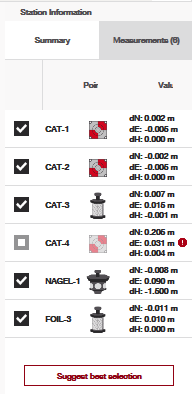

Door het meettabblad te openen, zie je de controlepuntgegevens die je hebt gemeten, zoals in het onderstaande voorbeeld:

De afwijkingswaarde laat zien hoeveel de software het punt moest aanpassen vanaf zijn gemeten locatie om te passen bij het ontwerp dat het digitale bestand zocht. Merk op dat voor het punt "CAT-4" het onmogelijk was om het te gebruiken in de stationeringsberekening. Dit punt was, in verhouding tot de andere gemeten punten, onmogelijk realistisch passend bij het ontwerp. Dit punt zat minstens 200 mm te ver af van zijn ontworpen meting om zelfs overwogen te worden.

Merk op dat je handmatig de controlepunten kunt selecteren die je wilt gebruiken als onderdeel van je stationeringsberekening, of je kunt klikken op "Suggest best selection" om de software de optimale punten te laten vinden die het meest nauwkeurig lijken te zijn.

Merk op dat toen we op "suggest best selection" klikten, de software de controlepunten vond die met de minste aanpassingen gebruikt konden worden. Het verwijderde "NAGEL-1" uit de berekening, waardoor de breedste uitzetcirkel mogelijk werd volgens je tolerantie.

Nogmaals, je kunt handmatig klikken op de punten die je liever in je berekening wilt gebruiken; de eindgebruiker heeft altijd controle als het op uitzetten aankomt.

Bekijk de afwijkingen tussen punten

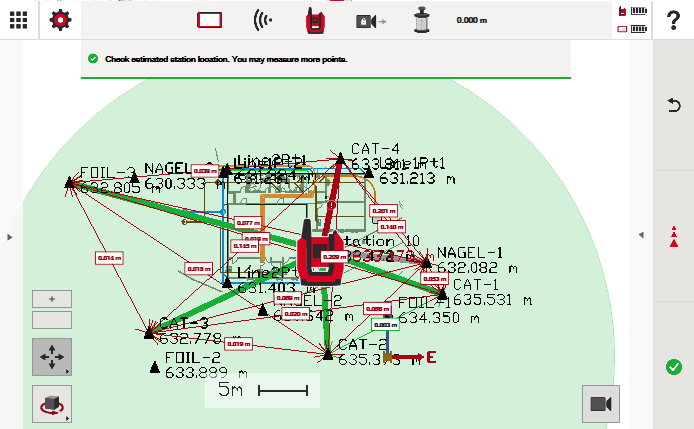

Onderaan rechts op het scherm, onder "Station Details," zie je de optie om "afwijkingen tussen punten" aan te zetten.

Dit is erg handig om te controleren of de controlepunten die je hebt gemeten nauwkeurig zijn ten opzichte van het ontwerp.

Merk op dat de software laat zien hoe ver de punten van elkaar afliggen op basis van de verwachte horizontale afstand die het ontwerp voorschrijft, waardoor je tijd bespaart die je anders kwijt zou zijn aan het zelf op een andere manier controleren van deze afwijkingen.

Druk op het groene vinkje wanneer je tevreden bent met je resultaten

Druk simpelweg op het groene vinkje rechtsonder op het scherm wanneer je tevreden bent met je stationeringsresultaten. Je hoofdunit krijgt nu een specifieke coördinaat toegewezen, die aangeeft waar deze zich op de bouwplaats bevindt. Het zal zijn locatie en oriëntatie kennen, klaar om je te begeleiden in je toepassingen.
