Wat zijn backsight-controles en waarom zijn ze belangrijk voor nauwkeurigheid?

Overzicht

Dit artikel legt uit wat backsight-controles zijn, waarom ze belangrijk zijn en hoe u ervoor kunt zorgen dat u gedurende de looptijd van een project voldoende backsight-punten beschikbaar hebt.

Bij het starten van een nieuwe klus volgt u de onderstaande workflow om de meeste waarde uit backsight-controles te halen en vertrouwen te behouden in de nauwkeurigheid van uw uitzetwerk.

Stationeer het totaalstation nauwkeurig met behulp van de controlepunten die door de landmeter, hoofdaannemer of een andere betrouwbare bron zijn geleverd.
Maak onmiddellijk extra controlepunten (backsights) aan na het nauwkeurig stationeren met behulp van Meten en Registreren. Stel meerdere stabiele prismalocaties rondom de bouwplaats vast, zodat u niet alleen afhankelijk bent van de oorspronkelijke controlepunten.
Herstationeer met uw nieuw uitgebreide controlenetwerk via Control Point Stationing, waarbij u ervoor zorgt dat uw nieuw gecreëerde backsight-punten zijn opgenomen in het stationeringsproces.

Door deze drie stappen te volgen, stelt u een robuust controlenetwerk op dat gedurende het project kan worden gebruikt en dat ook kan worden gebruikt om de nauwkeurigheid van de uitzetting te verifiëren en te behouden.

Voordelen van deze workflow

Wanneer uw extra backsight-punten zijn vastgesteld en opgenomen in een stationeringsoperatie, heeft u twee waardevolle methoden voor het verifiëren van de stationnauwkeurigheid geoptimaliseerd:

"Hermeet Station Setup" om de kwaliteit van uw huidige stationering tijdens uw werkdag te bevestigen.
"Backsight-controles" (uitgelegd in dit artikel) om snel te verifiëren of te inspecteren of het totaalstation niet is verplaatst sinds het oorspronkelijk werd gestationeerd.

Samen helpen deze hulpmiddelen u potentiële problemen vroegtijdig te identificeren, vertrouwen in uw uitzetwerk te behouden en het risico op kostbare herwerkingen door onopgemerkte stationbeweging te verminderen.

Best Practice: Maak zo vroeg mogelijk meerdere prismagebaseerde backsight-punten verspreid over de bouwplaats aan. Hoe meer betrouwbare referentiepunten u beschikbaar hebt, hoe eenvoudiger het zal zijn om de stationnauwkeurigheid te verifiëren en later in het project te herstellen van verloren of ontoegankelijke controlepunten.

Demo van een Backsight-controle

De onderstaande video toont de eenvoudige manier waarop de software automatisch een backsight-controle uitvoert door de gemonteerde prisma’s en doelen te controleren die u tijdens het stationeringsproces hebt gebruikt.

Stappen om een Backsight-controle uit te voeren

Open de applicatie en selecteer "meten"

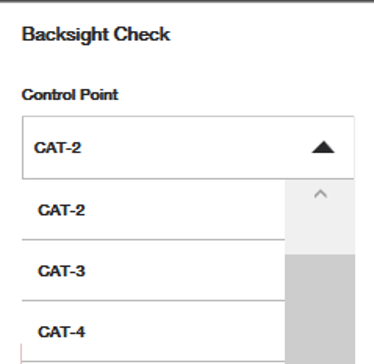

Kies een van uw eerder gebruikte controlepunten tijdens uw initiële stationering uit de lijst. Opmerking: alleen controlepunten met een gemonteerd prisma kunnen worden gebruikt.

Zodra het juiste controlepunt dat u wilt meten is geselecteerd, drukt u op de rode meetknop. Het instrument draait naar de locatie van dat punt en probeert het te meten. Controleer dubbel of het prismatype inderdaad correct is.

Bekijk de resultaten - u ziet ofwel "station is binnen tolerantie," of een venster met de fouten die bij de backsight-meting horen.

Herstationeer en los problemen op (indien nodig) - Als een backsight-controle aangeeft dat uw station buiten de acceptabele tolerantie valt, is de eerste aanbevolen actie om het totaalstation opnieuw te stationeren met uw bekende controlepunten. Dit kan eenvoudig worden gedaan met de "Hermeet Station Setup" applicatie.

Veelgestelde vragen over Backsight-controles

Wat is het doel van een backsight-controle?

Een totaalstation is slechts zo nauwkeurig als de stationering ervan. Zelfs wanneer een instrument aanvankelijk correct is opgesteld, kunnen omgevingsomstandigheden, activiteiten op de bouwplaats en onbedoelde verstoringen subtiele bewegingen veroorzaken die de nauwkeurigheid van de uitzetting beïnvloeden.

Backsight-punten bieden een eenvoudige en betrouwbare manier om te verifiëren dat uw totaalstation gedurende de dag nauwkeurig gepositioneerd blijft. Door uw eigen referentiepunten te creëren en regelmatig te controleren, kunt u potentiële stationeringsfouten snel identificeren voordat ze uw uitzetwerk beïnvloeden.

Daarom stelt een backsight-controle eindgebruikers in staat te inspecteren of het totaalstation de controlepunten die het tijdens de opstelling heeft gemeten nog steeds op dezelfde locatie herkent. Als er fouten zijn tijdens een backsight-controle, wordt herstationering aanbevolen.

Het wordt meestal aanbevolen om elke 60 minuten een backsight-controle uit te voeren, wat hetzelfde frequentieniveau is als de automatische kalibratie van de PLT 400.

Als fouten bij backsight-controles significant groot zijn, controleer dan of de bouwplaatsomgeving mogelijk veroorzaakt dat het instrument licht verschuift of schuift, of dat trillingen invloed hebben op de verankering van het instrument. Controleer ook of de punten die u gebruikt bij de backsight-controles betrouwbaar zijn - worden de punten zelf gestoten of bewegen ze door de omstandigheden op de bouwplaats?

Dit artikel over instrumentstabiliteit en dit artikel over best practices voor controlepunten kunnen helpen bij het oplossen van consistent slechte backsight-controles.

Waarom draaide mijn instrument niet naar de juiste hoogte van het backsight-controlepunt dat ik selecteerde voor de backsight-controle?

Als Hoogtes zijn uitgeschakeld in uw HCL-instellingen, kan het totaalstation nog steeds naar de juiste X- en Y-locatie van het geselecteerde backsight-controlepunt navigeren. Omdat er echter geen hoogtegegevens worden gebruikt, heeft het instrument geen hoogte- (Z) informatie om het naar de juiste verticale positie te leiden.

Als gevolg hiervan lijkt het totaalstation mogelijk het juiste horizontale punt te richten zonder naar de verwachte hoogte van het controlepunt te draaien.

Aanbevolen workflow

Als uw uitzetwerk voornamelijk 2D is, maar u toch nauwkeurige navigatie naar backsight-controlepunten wilt tijdens stationering en backsight-controles, overweeg dan de volgende workflow:

Schakel Hoogtes in bij het creëren en meten van controlepunten.
Schakel Hoogtes in tijdens stationeringsoperaties.
Schakel na het voltooien van de stationering Hoogtes uit als uw uitzetwerk alleen X- en Y-coördinaten (2D) vereist.
Schakel Hoogtes in voor backsight-controles.

Door hoogtegegevens vast te leggen tijdens het creëren van controlepunten en stationering, kan het totaalstation nauwkeurig navigeren naar de volledige X-, Y- en Z-locatie van die backsight-punten wanneer ze worden gebruikt voor stationverificatie. Vergeet alleen niet "hoogtes" in te schakelen wanneer backsight-controles plaatsvinden. Tegelijkertijd kunt u door hoogtes tijdelijk uit te schakelen blijven werken in een vereenvoudigde 2D-workflow voor dagelijkse uitzetwerkzaamheden.

Best Practice: Zelfs als uw project voornamelijk 2D is, zorgt het behouden van hoogte-informatie voor controlepunten en stationering voor een betrouwbaarder controlenetwerk en verbetert het de kwaliteit van stationverificatie gedurende het project.

Waarom verschijnen niet alle controlepunten in uw lijst met beschikbare punten voor backsight-controles?

Alleen controlepunten met een toegewezen vergrendelbaar prismatype verschijnen in de lijst voor backsight-controles.

Als gevolg hiervan zijn punten die met andere methoden zijn gemeten, zoals:

Reflecterende doelen
Oppervlaktemetingen met de laser
Niet-prisma referentiepunten

niet beschikbaar voor selectie tijdens een backsight-controle.

Een ontbrekend controlepunt toevoegen

Als een controlepunt niet in de lijst verschijnt, maar u het wilt gebruiken voor toekomstige backsight-controles:

Open de Puntenlijst vanuit de CAD-weergave.
Zoek het gewenste controlepunt en bewerk het.
Wijs het juiste prismatype toe dat zal worden gebruikt om het punt te observeren.
Sla uw wijzigingen op.

Zodra een geldig prismatype is toegewezen, is het punt beschikbaar voor toekomstige backsight-controles.

Waarom zijn alleen punten met prisma's toegestaan?

Backsight-controles zijn bedoeld als een zeer betrouwbare methode om stationnauwkeurigheid te verifiëren. Prismadoelen bieden een consistente en herhaalbare meting die minder gevoelig is voor omgevingsinvloeden.

Andere doeltypes kunnen gemakkelijker worden beïnvloed door factoren zoals:

Veranderende lichtomstandigheden
Stof of vuil
Vocht- of waterblootstelling
Variaties in oppervlakkwaliteit
Verschillen in kijkhoek

Door backsight-controles te beperken tot controlepunten met prismadoelen helpt de software de integriteit en herhaalbaarheid van het verificatieproces te waarborgen.

Best Practice: Maak na uw initiële stationering meerdere permanente prismagebaseerde controlepunten rondom de bouwplaats aan. Dit geeft u meerdere betrouwbare referentiepunten die gedurende het project kunnen worden gebruikt om snel de stationnauwkeurigheid te verifiëren en potentiële instrumentbeweging te identificeren voordat deze de uitzetkwaliteit beïnvloedt.

Wat betekent "station is binnen tolerantie"?

Als alle gemeten afwijkingen binnen de tolerantielimieten vallen die in uw instellingen zijn gedefinieerd, geeft HCL aan dat het station binnen tolerantie is en is geen actie vereist. Voor meer informatie over toleranties en hoe u deze kunt configureren, zie dit artikel.

Wat betekenen de puntfoutwaarden bij het bekijken van de backsight-controle resultaten?

Zodra de meting is voltooid, vergelijkt HCL de huidige gemeten positie van het controlepunt met de positie die werd geregistreerd toen het totaalstation oorspronkelijk werd gestationeerd.

Als er geen toleranties zijn ingesteld, of als een of meer afwijkingen de ingestelde toleranties overschrijden binnen uw instellingen, toont HCL de gemeten afwijkingen ter beoordeling.

De weergegeven waarden tonen het verschil tussen de oorspronkelijke gemeten locatie van het controlepunt tijdens stationering en de huidige gemeten locatie. Deze afwijkingen worden gerapporteerd voor elk coördinaatcomponent (N,E,H), wat u helpt bepalen of het totaalstation mogelijk is verschoven sinds het werd gestationeerd.

Coördinaten die de ingestelde tolerantielimieten overschrijden, worden in rood weergegeven, waardoor het eenvoudig is om potentiële problemen in één oogopslag te identificeren.

Welke aanvullende nauwkeurigheidsverificatie moet ik doen tijdens het uitzetten?

Na het uitvoeren van een stationering (vooral na herstationering), en periodiek gedurende de werkdag, is het altijd best practice om uw opstellingnauwkeurigheid te valideren door het totaalstation naar een punt te laten navigeren dat eerder op de dag is uitgezet en de huidige positie te vergelijken met de oorspronkelijke uitzetlocatie.

Deze vergelijking kan u helpen bepalen:

Of de oorspronkelijke stationering nauwkeurig was
Of het totaalstation mogelijk is verschoven tijdens de werkdag
Of er discrepanties zijn tussen de vorige en huidige stationopstelling
Of er aanvullende onderzoeken of herwerkingen nodig zijn voordat u verder gaat

Als er significante verschillen worden waargenomen, controleer dan het controlenetwerk van de bouwplaats en de stationopstelling op mogelijke oorzaken, zoals verstoorde controlepunten, beweging van het statief, omgevingsveranderingen of opstellingsfouten.

Best Practice: Verifieer na herstationering indien mogelijk meerdere bekende punten. Consistente overeenstemming over meerdere punten geeft meer vertrouwen dat het totaalstation nauwkeurig is gepositioneerd en klaar is voor voortgezet uitzetwerk.
