Co to są kontrole backsight i dlaczego są ważne dla dokładności?

Przegląd

Ten artykuł wyjaśnia, czym są kontrole backsight, dlaczego są ważne oraz jak zapewnić dostępność wystarczającej liczby punktów backsight przez cały czas trwania projektu.

Rozpoczynając nowe zadanie, postępuj zgodnie z poniższym schematem pracy, aby uzyskać największą wartość z kontroli backsight i utrzymać pewność co do dokładności swojego rozmieszczenia.

Ustaw total station (tachimetr) dokładnie za pomocą punktów kontrolnych dostarczonych przez geodetę, generalnego wykonawcę lub inne zaufane źródło.
Natychmiast po dokładnym ustawieniu stacji utwórz dodatkowe punkty kontrolne (backsight) korzystając z Measure and Record. Ustal kilka stabilnych lokalizacji pryzmatów wokół placu budowy, aby nie być zależnym wyłącznie od oryginalnych punktów kontrolnych.
Przeprowadź ponowne ustawienie stacji korzystając z rozszerzonej sieci kontrolnej poprzez Control Point Stationing, upewniając się, że nowo utworzone punkty backsight są uwzględnione w procesie ustawiania stacji.

Postępując zgodnie z tymi trzema krokami, tworzysz solidną sieć kontrolną, którą można wykorzystać przez cały projekt, a także do weryfikacji i utrzymania dokładności rozmieszczenia.

Korzyści z tego schematu pracy

Po ustanowieniu dodatkowych punktów backsight i uwzględnieniu ich w operacji ustawiania stacji, zoptymalizowałeś dwie cenne metody weryfikacji dokładności ustawienia stacji:

"Remeasure Station Setup" (ponowne pomiary ustawienia stacji) w celu potwierdzenia jakości aktualnego ustawienia stacji podczas pracy.
"Backsight Checks" (omówione w tym artykule) do szybkiego potwierdzenia lub sprawdzenia, czy total station nie przesunął się od momentu pierwotnego ustawienia.

Te narzędzia razem pomagają wcześnie wykrywać potencjalne problemy, utrzymywać pewność co do jakości rozmieszczenia oraz zmniejszać ryzyko kosztownych poprawek spowodowanych niezauważonym przesunięciem stacji.

Najlepsza praktyka: Utwórz wiele punktów backsight opartych na pryzmatach rozmieszczonych na całym placu budowy tak wcześnie, jak to możliwe. Im więcej masz dostępnych niezawodnych punktów odniesienia, tym łatwiej będzie zweryfikować dokładność ustawienia stacji i odzyskać kontrolę w przypadku utraty lub niedostępności punktów kontrolnych w późniejszych etapach projektu.

Demonstracja kontroli backsight

Poniższe wideo pokazuje prosty sposób, w jaki oprogramowanie automatycznie wykonuje kontrolę backsight, sprawdzając zamontowane pryzmaty i cele użyte podczas procesu ustawiania stacji.

Kroki do wykonania kontroli backsight

Otwórz aplikację i wybierz „measure” (pomiar)

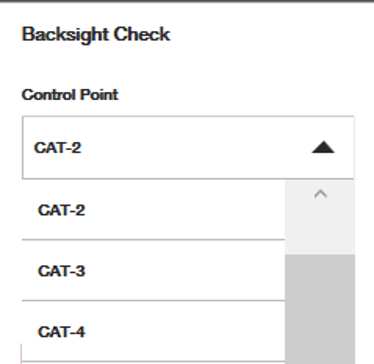

Wybierz jeden z poprzednich punktów kontrolnych użytych podczas początkowego ustawienia stacji z listy. Uwaga: można używać tylko punktów kontrolnych z przypisanym pryzmatem.

Po wybraniu właściwego punktu kontrolnego do pomiaru, naciśnij czerwony przycisk pomiaru. Narzędzie obróci się w kierunku lokalizacji tego punktu i spróbuje go zmierzyć. Sprawdź dwukrotnie, czy typ pryzmatu jest poprawny.

Przejrzyj wyniki – zobaczysz komunikat „station is within tolerance” (stacja mieści się w tolerancji) lub okno pokazujące błędy związane z pomiarem backsight.

Ponowne ustawienie stacji i rozwiązywanie problemów (jeśli potrzebne) – jeśli kontrola backsight wskazuje, że Twoja stacja jest poza akceptowalną tolerancją, pierwszym zalecanym działaniem jest ponowne ustawienie total station za pomocą znanych punktów kontrolnych. Można to łatwo zrobić przy użyciu aplikacji „Remeasure Station Setup”.

Najczęściej zadawane pytania dotyczące kontroli backsight

Jaki jest cel kontroli backsight?

Total station jest tak dokładny, jak jego ustawienie. Nawet jeśli narzędzie zostało początkowo poprawnie ustawione, warunki środowiskowe, aktywność na placu budowy oraz przypadkowe zakłócenia mogą powodować subtelne przesunięcia, które wpływają na dokładność rozmieszczenia.

Punkty backsight zapewniają prosty i niezawodny sposób weryfikacji, czy total station pozostaje dokładnie ustawiony przez cały dzień. Tworząc i regularnie sprawdzając własne punkty odniesienia, możesz szybko wykryć potencjalne błędy ustawienia, zanim wpłyną one na Twoją pracę rozmieszczeniową.

Dlatego kontrola backsight pozwala użytkownikom sprawdzić, czy total station nadal rozpoznaje punkty kontrolne zmierzone podczas ustawiania jako znajdujące się w tym samym miejscu. W przypadku wykrycia błędów podczas kontroli backsight zaleca się ponowne ustawienie stacji.

Zwykle zaleca się wykonywanie kontroli backsight co 60 minut, co odpowiada częstotliwości automatycznej kalibracji PLT 400.

Jeśli błędy w kontrolach backsight są znacząco duże, sprawdź, czy środowisko na placu budowy nie powoduje przesuwania się lub ślizgania narzędzia, albo czy drgania nie wpływają na stabilność mocowania. Sprawdź także, czy punkty używane w kontrolach backsight są wiarygodne – czy same punkty nie są przesuwane lub uderzane przez warunki na placu budowy?

Ten artykuł o stabilności narzędzia oraz ten artykuł o najlepszych praktykach dotyczących punktów kontrolnych mogą pomóc w rozwiązaniu problemów z powtarzającymi się złymi wynikami kontroli backsight.

Dlaczego moje narzędzie nie obróciło się do poprawnej wysokości wybranego punktu kontrolnego backsight podczas kontroli?

Jeśli Wysokości są wyłączone w ustawieniach HCL, total station nadal może nawigować do poprawnej lokalizacji X i Y wybranego punktu kontrolnego backsight. Jednakże, ponieważ dane wysokości nie są używane, instrument nie ma informacji o wysokości (Z), aby skierować się do właściwej pozycji pionowej.

W rezultacie total station może wyglądać, jakby celował w poprawną lokalizację poziomą, ale nie obróci się do oczekiwanej wysokości punktu kontrolnego.

Zalecany schemat pracy

Jeśli Twoja praca rozmieszczeniowa jest głównie 2D, ale chcesz dokładnie nawigować do punktów kontrolnych backsight podczas ustawiania stacji i kontroli backsight, rozważ następujący schemat:

Włącz Wysokości podczas tworzenia i pomiaru punktów kontrolnych.
Włącz Wysokości podczas operacji ustawiania stacji.
Po ukończeniu ustawiania stacji wyłącz Wysokości, jeśli Twoje zadania rozmieszczeniowe wymagają tylko współrzędnych X i Y (2D).
Włącz Wysokości podczas kontroli backsight.

Rejestrując dane wysokości podczas tworzenia punktów kontrolnych i ustawiania stacji, total station może dokładnie nawigować do pełnej lokalizacji X, Y i Z tych punktów backsight, gdy są używane do weryfikacji ustawienia stacji. Pamiętaj tylko, aby włączać „wysokości” podczas kontroli backsight. Jednocześnie możesz kontynuować pracę w uproszczonym przepływie 2D na co dzień, tymczasowo wyłączając wysokości.

Najlepsza praktyka: Nawet jeśli Twój projekt jest głównie 2D, utrzymywanie informacji o wysokości dla punktów kontrolnych i ustawiania stacji zapewnia bardziej niezawodną sieć kontrolną i poprawia jakość weryfikacji ustawienia stacji przez cały projekt.

Dlaczego nie wszystkie punkty kontrolne pojawiają się na liście dostępnych punktów do kontroli backsight?

Na liście kontroli backsight pojawią się tylko punkty kontrolne z przypisanym blokowalnym typem pryzmatu.

W związku z tym punkty mierzone innymi metodami, takimi jak:

Cele refleksyjne
Pomiary powierzchni wykonane za pomocą lasera
Punkty odniesienia bez pryzmatu

nie będą dostępne do wyboru podczas kontroli backsight.

Dodawanie brakującego punktu kontrolnego

Jeśli punkt kontrolny nie pojawia się na liście, ale chcesz go używać do przyszłych kontroli backsight:

Otwórz Listę punktów z widoku CAD.
Zlokalizuj i edytuj wybrany punkt kontrolny.
Przypisz odpowiedni typ pryzmatu, który będzie używany do obserwacji punktu.
Zapisz zmiany.

Po przypisaniu prawidłowego typu pryzmatu punkt będzie dostępny do przyszłych kontroli backsight.

Dlaczego dozwolone są tylko punkty z pryzmatami?

Kontrole backsight mają być wysoce niezawodną metodą weryfikacji dokładności ustawienia stacji. Cele pryzmatyczne zapewniają spójny i powtarzalny pomiar, który jest mniej podatny na wpływy środowiskowe.

Inne typy celów mogą być łatwiej wpływane przez czynniki takie jak:

Zmieniające się warunki oświetleniowe
Kurz lub zanieczyszczenia
Wilgoć lub ekspozycja na wodę
Wahania jakości powierzchni
Różnice kąta widzenia

Ograniczając kontrole backsight do punktów kontrolnych z przypisanymi celami pryzmatycznymi, oprogramowanie pomaga zapewnić integralność i powtarzalność procesu weryfikacji.

Najlepsza praktyka: Po początkowym ustawieniu stacji utwórz kilka stałych punktów kontrolnych opartych na pryzmatach wokół placu budowy. Zapewni Ci to wiele niezawodnych punktów odniesienia, które można wykorzystać przez cały projekt do szybkiego potwierdzania dokładności ustawienia stacji i wykrywania potencjalnych przesunięć instrumentu zanim wpłyną one na jakość rozmieszczenia.

Co oznacza komunikat „station is within tolerance”?

Jeśli wszystkie zmierzone odchylenia mieszczą się w granicach tolerancji zdefiniowanych w Twoich ustawieniach, HCL wskaże, że stacja jest w granicach tolerancji i nie jest wymagana żadna akcja. Aby uzyskać więcej informacji o ustawieniach tolerancji i jak je konfigurować, zobacz ten artykuł.

Co oznaczają wartości błędu punktu podczas przeglądu wyników kontroli backsight?

Po zakończeniu pomiaru HCL porównuje aktualną zmierzoną pozycję punktu kontrolnego z pozycją zarejestrowaną podczas pierwotnego ustawienia total station.

Jeśli nie zdefiniowano ustawień tolerancji lub jeśli jedno lub więcej odchyleń przekracza skonfigurowane limity tolerancji, HCL wyświetli zmierzone odchylenia do przeglądu.

Wyświetlane wartości pokazują różnicę między oryginalną zmierzoną lokalizacją punktu kontrolnego podczas ustawiania a jego aktualną zmierzoną lokalizacją. Odchylenia te są raportowane dla każdego składnika współrzędnych (N, E, H), co pomaga określić, czy total station mógł się przesunąć od momentu ustawienia.

Współrzędne przekraczające skonfigurowane limity tolerancji są wyróżnione na czerwono, co ułatwia szybkie zidentyfikowanie potencjalnych problemów.

Jaką dodatkową weryfikację dokładności powinienem przeprowadzać podczas rozmieszczenia?

Po wykonaniu ustawienia stacji (zwłaszcza po ponownym ustawieniu) oraz okresowo w ciągu dnia pracy, zawsze warto potwierdzić dokładność ustawienia, mając total station skierowany na punkt wcześniej rozmieszczony danego dnia i porównać jego aktualną pozycję z oryginalną lokalizacją rozmieszczenia.

To porównanie może pomóc określić:

Czy pierwotne ustawienie stacji było dokładne
Czy total station mógł się przesunąć w ciągu dnia pracy
Czy istnieją rozbieżności między poprzednim a obecnym ustawieniem stacji
Czy przed kontynuacją potrzebne są dodatkowe badania lub poprawki

Jeśli zaobserwujesz znaczące różnice, sprawdź sieć kontrolną placu budowy i ustawienie stacji pod kątem potencjalnych przyczyn, takich jak naruszone punkty kontrolne, przesunięcie statywu, zmiany środowiskowe lub błędy ustawienia.

Najlepsza praktyka: Po ponownym ustawieniu stacji zweryfikuj wiele znanych punktów, jeśli to możliwe. Spójna zgodność pomiarów na kilku punktach daje większą pewność, że total station jest dokładnie ustawiony i gotowy do dalszej pracy rozmieszczeniowej.
