Comment régler un problème de mise en station imprécis ?

Vérifiez que l'outil est correctement calibré

Si vous effectuez des mesures avec une station totale, il est important de vous assurer au préalable que celle-ci est correctement configurée pour lire les mesures avec précision.

Veuillez effectuer les vérifications suivantes pour vous assurer que votre station totale est prête à lire les mesures avec précision :

1. Réglez le PPM correct et acclimatez votre appareil aux conditions météorologiques (voir cet article)

2. Vérifiez que votre canne à prisme (si vous en utilisez une) est bien droite et que la bulle est reglée

3. Assurez-vous que la station totale est stable et sécurisée (voir cet article)

4. Effectuez une calibration de l'outil sur le terrain

Si vous avez vérifié que ces trois points sont corrects, votre outil est en bon état pour lire les mesures avec précision.

Vérifiez les données de mesure de votre fichier numérique (Calcul)

Il est frustrant de ne pas pouvoir mettre la station totale en station avec précision, surtout lorsque vous ne savez pas ce qui ne va pas. Le plus souvent, les imprécisions des points connus sont liées soit aux données importées dans la tablette soit à la qualité des points connus sur le terrain. Il est donc toujours recommandé de vérifier la configuration de vos données numériques avant de passer à d'autres méthodes de contrôle.

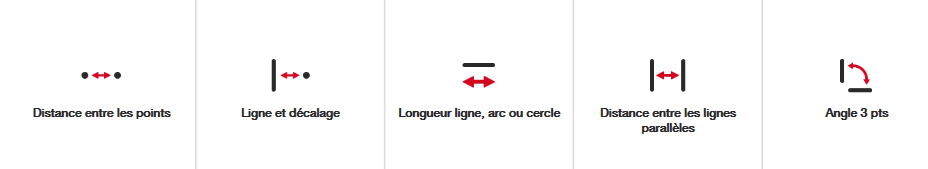

Les fonctions suivantes de la tablette peuvent vous aider à clarifier la qualité  des points de référence que vous avez importées :

1. Distance entre les points

2. Ligne et décalage

3. Longueur de la ligne, de l'arc ou du cercle

4. Distance entre les lignes parallèles

5. Angle 3 pts

N'hésitez pas à utiliser l'une de ces fonctions de mesure des données pour vérifier les données de votre fichier sur la tablette. Si les mesures semblent incorrectes numériquement, elles le seront certainement sur le terrain.

Si vous constatez que c'est là que se trouvent probablement vos erreurs, essayez de réimporter vos données (car elles ont peut-être été importées avec des unités incorrectes) ou discutez avec un géomètreou une personne responsable de votre contrôle pour comprendre pourquoi le fichier numérique ne se lit pas correctement.

Vérifiez les mesures sur le terrain à l'aide d'applications HCL de base

Si le fichier numérique semble se lire correctement sur la tablette, mais que vous ne parvenez toujours pas à fermer correctement avec les points de référence qui vous ont été fournis, il est probable que les points de référence sur le terrain soient erronés ou mal placés par rapport à ce que le fichier numérique attend.

Il existe deux méthodes principales pour utiliser la station totale afin de vérifier la précision des points de contrôle sans avoir à mettre officiellement l'outil en station avec des points de contrôle. Vous pouvez simplement allumer l'outil et commencer à vérifier différentes mesures.

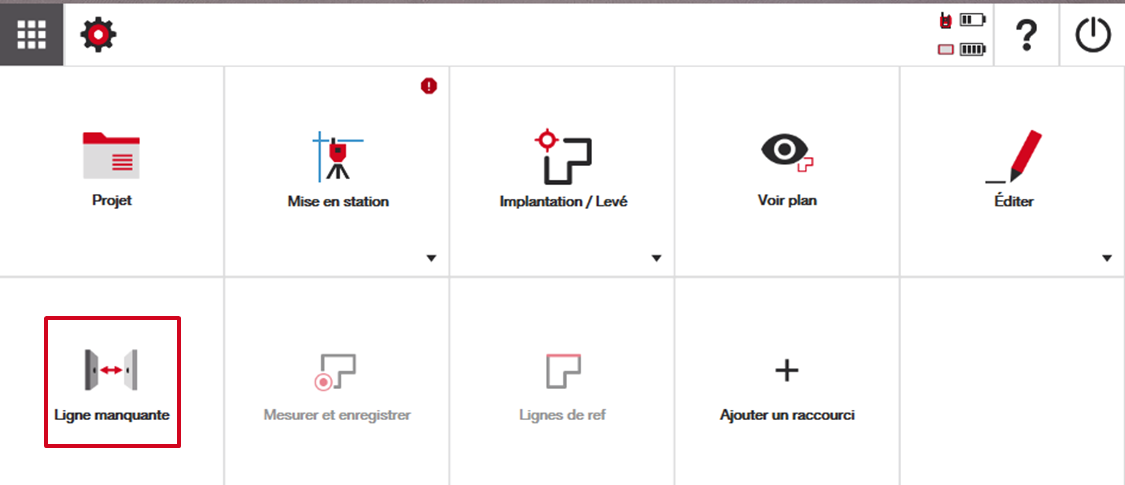

Méthode de base 1 : application Ligne manquante

L'application « Ligne manquante » est un mètre ruban amélioré qui peut lire non seulement les distances horizontales, mais aussi la pente, la hauteur et les angles entre deux points.

Après avoir vérifié la distance (et/ou les angles) qui sont censés exister entre vos points de contrôle, ouvrez simplement « Ligne manquante » et commencez à mesurer entre les points. Au fur et à mesure de vos mesures, vérifiez que les données fournies par « Ligne manquante » correspondent à ce qui est indiqué dans votre fichier numérique. Si ce n'est pas le cas, discutez de vos conclusions avec le géomètre, le maître d'œuvre ou peut-être le concepteur.

Méthode de base 2 : Utilisez la mise en station libre pour voir si le relevé de vos points de référence correspond aux point fournis.

Il peut être très utile de créer un nouveau projet et d'utiliser l'application « mise en station libre » pour commencer à mesurer et enregistrer des points dans un espace ouvert. Cela vous permet de visualiser les points de référence existants sur le terrain qui vous ont été fournis pour travailler et de développer une sorte de rapport que vous pouvez montrer aux parties prenantes. Ce processus vous aidera à identifier tout problème avec les points de contrôle entre la conception numérique et ce qui est fourni sur le terrain.

Créez un nouveau projet sur la tablette et allez dans « station libre » pour positionner arbitrairement l'outil dans votre zone.

Ensuite, ouvrez l'application Mesurer et enregistrer pour commencer à mesurer les différents points de référence (ou tout autre élément pertinent) dans la zone de votre chantier. Vous pouvez ensuite utiliser les fonctions de mesure des données sur la tablette mentionnées ci-dessus pour vérifier les mesures et les angles entre vos points, puis les comparer à ce que vous avez dans le fichier numérique.

Essayez de mettre en station l'outil uniquement avec des points connus qui sont précis

Parfois, vous pouvez vous trouver dans une situation où vous êtes certain que certains points connus sont corrects, mais incertain pour d'autres. Vous pouvez rapidement vérifier la précision des points connus par rapport à ceux qui sont précis.

Mettez l'outil en station uniquement à l'aide des points de contrôle dont vous êtes sûr de l'exactitude.

Pour cette étape de dépannage, commencez par mettre l'outil en station uniquement à l'aide de vos points de contrôle précis ou de ceux dont vous êtes sûr. Utilisez ensuite l'application Mesurer et enregistrer pour lever les autres points de contrôle sur votre chantier. Vous verrez alors très clairement dans quelle mesure ils s'écartent des points de contrôle définis sur le plan. Il suffit de comparer le point mesuré au point conçu que vous voyez sur votre écran et de partager les informations avec votre équipe.

Forcer une mise en station précise en dessinant manuellement des points de contrôle précis

Cette étape de dépannage ne fonctionnera probablement que si vous êtes en mesure de trouver dans le fichier numérique des lignes qui se retrouvent également sur le terrain. Si possible, vous pouvez utiliser les applications de dessin sur la tablette pour créer des points de contrôle temporaires dans votre fichier CAO. En général, il s'agit d'un point de contrôle situé à l'intersection des lignes de construction qui existent dans le fichier numérique et sur le terrain. Ensuite, il suffit de tracer un deuxième point de contrôle à une certaine distance de ce point, mais en veillant à ce qu'il suive la ligne visible à la fois dans le fichier CAO et sur le terrain.

Vous pouvez maintenant effectuer temporairement une mise en station pour effectuer quelques vérifications de dépannage de vos points de contrôle. Assurez-vous simplement que ce que vous avez dessiné sur votre tablette est également dessiné sur le terrain (l'application Ligne manquante est souvent utile). Mettez l'outil en station sur cette configuration « improvisée » et effectuez quelques applications générales de mesure et d'enregistrement pour voir si le rapport tel que construit que vous créez vous éclaire sur la nature du problème.

Au minimum, cela vous donnera un aperçu des conditions réelles sur le terrain par rapport au fichier numérique afin de commencer à dépanner la configuration de vos points de contrôle.

Comment puis-je m'assurer de rester précis une fois que j'ai trouvé le bon contrôle ?

La meilleure façon de maintenir la précision est de définir plusieurs points de « visée arrière » autour de votre chantier après avoir mis l'outil en station avec précision. Ces points de visée arrière peuvent être utilisés comme contrôles de précision temporaires tout au long de votre journée de travail.

Une fois que vous avez effectué une mise en station précise, passez à la fonction Mesurer et enregistrer pour mesurer un nouveau point à l'emplacement de votre choix. Ce point sera votre point de visée arrière, ou point de référence, tout au long de la journée de travail. Après avoir effectué l'implantation pendant un certain temps (par exemple 1 heure), il suffit de ramener votre outil vers ce point de visée arrière et d'observer si vous constatez des écarts importants.

Lorsque vous effectuez la mise en station le lendemain, revenez au point de visée arrière pour voir s'il y a des écarts importants par rapport à la mise en station précédente.

En adoptant cette bonne pratique, vous pouvez toujours vérifier si vous maintenez la précision de votre implantation jour après jour et remédier à la situation en temps opportun en détectant les problèmes le plus tôt possible.
