ステーションニング、制御、レイアウトの不正確さをトラブルシューティングするには？

  • 更新
現場で精度を維持するのに苦労している場合は、まず正しい最新のデジタルファイルを使用していることを確認してください。これについては、製図担当者、測量士、またはゼネコンに確認してください。

次に、現場の制御条件（ポイントまたはラインワーク）が提供されたデジタルファイルと一致しているかを確認します。

これらが確認できたら、Hilti Construction Layout（HCL）ソフトウェアを使用して、レイアウトや測定作業中の精度を維持できます。

まず：HCLは作業中の精度チェックにどのように役立ちますか？

HCLは、データとレイアウトの精度を開始から完了まで完全に可視化し理解できるようにします。ワークフローの各重要な段階で精度を確認することを忘れないでください。
  1. データインポート時：以下のような基本的なチェックを行い、データが正しくインポートされていることを確認します。
  2. ステーションニング中：ステーションニングを行いながら制御点やステーションニングの誤差を観察します。方法別の詳細なガイダンスは以下の記事を参照してください。
  3. レイアウト／測定アプリケーション中：偏差や測定された点の位置を監視し、設計と比較して精度を確認します。ワークフローに応じて関連する記事を参照してください。
  4. 作業完了後：レポートをエクスポートして作業の実施状況をよりよく理解し、不正確さの原因を特定します。
    • ステーションニングレポート - 使用した制御点、PPM設定、タイムスタンプ、計算された精度を確認します。
    • 偏差レポート - 杭打ちされたポイントと設計からの偏差を分析します。
    • ポイントエクスポート（リンク先記事の下部参照） - 各ポイントの詳細データ（例：杭打ち位置、ステーション、使用したプリズム、杭打ち時のPPM）を表示します。

さらに詳しく知りたい場合は、以下の記事の続きをご覧ください。

1. ハードウェア：ツールが正しく校正されていることを確認する

トータルステーションを使用する場合、正確に測定できるようにツールが正しくセットアップされていることを確認することが不可欠です。

以下のチェックを実施してください：
  1. 正しいPPMを設定し、気象条件に順応させる（この記事を参照）
  2. プリズムポール（使用している場合）が真に垂直で水平であることを確認する（この記事を参照）
  3. トータルステーションが安定して固定されていることを確認する（この記事を参照）

  4. ツールのフィールド校正を実行する（この記事を参照）

これらすべてが確認できれば、ツールは正確に測定できる準備が整っています。

2. インポートされたファイル：COGOアプリケーションでデジタルデータを検証する

多くのステーションニングおよびレイアウトの精度に関する問題は、インポートされたデータの問題に起因します。

一般的に、データは以下のいずれかです：
  • 誤ってインポートされている（座標の誤り、スケーリングの誤り、ポイントファイルの誤り）
  • 正しくインポートされているが、現場の制御条件が設計の期待に合致していない
先に進む前にデジタルデータを検証することが最善の方法です。デジタルデータが設計通りにインポートされていることがわかれば、精度の問題はデータではなく現場の条件に起因している可能性が高いです。

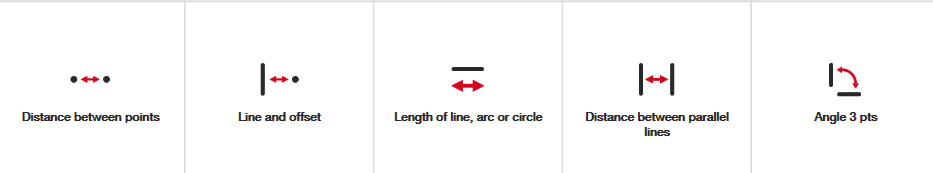

タブレットの以下の機能を使って制御点の寸法とジオメトリをチェックしてください：
  1. ポイント間の距離
  2. ラインとオフセット
  3. ライン、弧、円の長さ
  4. 平行線間の距離
  5. 3点の角度
これらのツールを使ってファイル内のデータを検証してください。デジタル上で測定値が誤っている場合、現場でも誤った値になります。

問題が見つかった場合：
  • データを再インポートする（単位の誤りでインポートされている可能性があります）、または
  • 測量士、請負業者、設計者、制御管理者に相談して不一致を解決する

3. 実際の現場条件：HCLアプリケーションで現場測定を検証する

デジタルファイルが正しいように見えてもステーションニングに失敗する場合、問題は現場の制御点やラインにある可能性が高いです。これらが誤ってラベリングされているか、設計通りに配置されていない可能性があります。

HCLは、正式な制御点に依存せずに現場測定を迅速に検証することを可能にします。

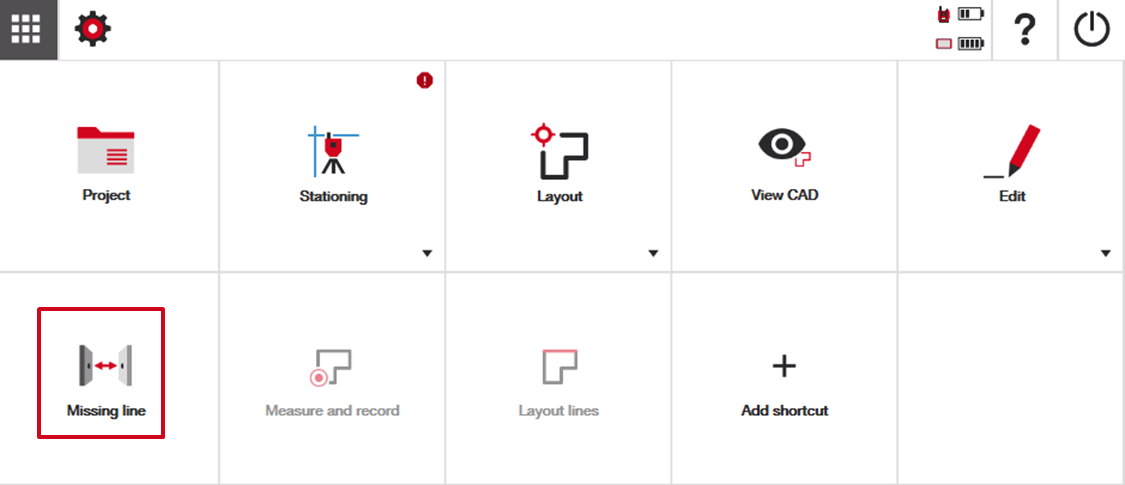

基本方法1：Missing Lineアプリケーション

Missing Lineアプリは高度な巻尺のように機能します。以下をキャプチャします：
  • 水平距離
  • 傾斜
  • 高さ
  • ポイント間の角度
手順：
  1. 上記のCOGOアプリケーションを使用してデジタルファイルから期待される距離と角度を確認する
  2. Missing Lineを使用して現場のポイント間を測定する
  3. 結果を設計と比較する
測定値が一致しない場合は、測量士、ゼネコン、設計者に相談してください。

基本方法2：フリーステーションニングと測定および記録を使用して現場制御の「実測図」を確認する

この方法は実際の現場条件を視覚化し、記録するのに役立ちます。

手順：
  1. 新しいプロジェクトを作成 - 空白のままにする（CADやポイントファイルはインポートしない）
  2. フリーステーションニングを使って作業空間に任意にセットアップする
  3. 測定および記録を開く
  4. 重要な制御点や関連する特徴を測定する
  5. タブレットの測定ツールを使って距離や角度を評価する
  6. 結果をデジタル設計と比較する
これにより、関係者と共有できる実用的な「実測図」記録が作成されます。

4. 基本的な「テスト」ステーションニングを実施する

信頼できる制御点が数点（例：2～3点）しかない場合でも、作業を進めてその他の点をトラブルシューティングできます。

手順：
  1. 検証済みの制御点のみを使用してステーションニングを行う
  2. 測定および記録を使って他の制御点の推定位置を取得する
  3. 上記のCOGOアプリケーションを使用して測定点を設計された制御点の位置と比較する
偏差（点間の角度や距離の誤りなど）により、どの制御点が不正確かが明確に示されます。このデータをチームと共有し、制御の再確立方法を決定してください。

5. 追加のバックサイトチェック

正確なステーションニングが確立されたら、バックサイトチェックは一日を通して精度を維持するために重要です。標準的なバックサイトチェックに加えて、追加の制御層を加えることができます：

手順：
  1. 正確なステーションニング後、測定および記録を使用して新しい参照（バックサイト）ポイントを作成する
  2. 一日を通してこのポイントを参照し（例：毎時）、精度を確認する
  3. ステーションニング後、翌日に同じポイントを再チェックする
  4. バックサイトを再チェックするたびに、元の測定からの偏差を調査し、チームとレビューする

このベストプラクティスにより、問題を早期に検出・修正でき、時間を通じて一貫した精度を確保できます。

最後に

強力なデータ検証、適切なハードウェア設定、一貫した現場検証を組み合わせることで、精度問題を迅速に特定・解決し、レイアウトの信頼性を維持してプロジェクトを順調に進めることができます。
