放样和测量应用中的绿色布局圆圈代表什么？

绿色布局圆圈是容差指南

执行控制点或控制线设站时，全站仪首先会验证所测控制点或控制线相对于数字设计的准确程度。如果存在任何测量误差，无论多么微小，该工具都会根据控制点测量结果计算使用这些应用时能够达到的准确度。

使用控制点或控制线完成设站后出现的绿色圆圈，代表与您设置的容差一致的工作区域。如果您在二维布局设置中将容差设置为 4 毫米（即不希望各项测量之间的偏差超过 4 毫米），软件只会将其能够可靠引导您达到该准确度的区域显示为绿色。

这意味着，在该范围之外，不太可能达到所需的准确度。相反，如果您位于绿色圆圈所标示的区域内，通常可以达到这一准确度。

此绿色圆圈也可以叠加显示在其他应用中，尤其是点布局、线布局以及测量和记录。它是一种便捷的参考，可帮助确保达到最佳准确度。

请注意：此准确度估算未考虑其他可能影响准确度的因素，例如棱镜杆调平、地面标记错误，或操作流程中任何可能引入误差的其他步骤。

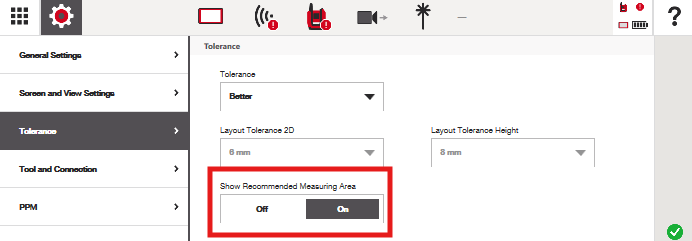

如需在设站过程中查看绿色圆圈（或推荐测量区域），请在容差设置中启用该功能：

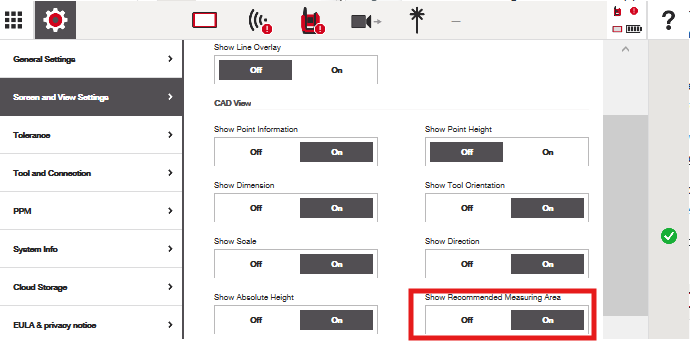

如需在其他测量应用中查看绿色圆圈，请在 CAD 视图下的屏幕和视图设置中启用该功能：

以下是一个示例。软件正在帮助我了解，我的设站设置可能并不理想：

我测量了 2 个控制点。您可以在屏幕右下角看到，我的“布局容差”为 10 毫米。仅使用两个控制点，并根据我的测量准确度，软件警告我，全站仪只能在圆圈所示的小区域内将我引导至 10 毫米的准确度。在该区域之外的任何位置，测量结果都可能不准确。

我应该使用这个设站结果吗？可能不应该。我应该寻找更好的控制点设置。

现在请注意，当我将准确度容差提高到 4 毫米时会发生什么：

软件将无法显示布局圆圈，这表明我当前的控制点设置太差，无法实现 4 毫米的布局准确度。

现在，在保留上面示例的情况下，让我们看看添加更多控制点后布局圆圈会发生什么变化。我会将二维布局的容差设置保持为 4 毫米：

如下所示，我现在已经测量了作业现场周围 8 个不同的控制点，最终获得了一个布局圆圈，表明可以在哪些位置保持 4 毫米的准确度要求。

如果我希望保持 6 毫米的准确度，布局圆圈如下所示：

除了确保使用准确的控制点外，软件还提供了一些实用工具，帮助尽可能优化布局圆圈。

测量控制点后，转到右上角的“测量”选项卡。这里会显示您测量的每个控制点及其相互之间的偏差值。简单来说，这些偏差值反映了该工具需要对控制点的测量位置进行多大调整，才能使其与数字设计“匹配”。

默认情况下，软件会使用您测量的所有控制点来计算您要使用的布局圆圈。不过，您可以手动移除可能不准确且会降低测量和布局潜在准确度的控制点，也可以让软件自动识别并排除这些控制点。

例如，让我们从上面的列表中点击“建议最佳选择”，看看软件能否在设站计算中移除一些测量质量较差的控制点：

您可以看到，软件找到了能够在所提供控制点的条件下实现最高准确度的控制点组合。在 4 毫米布局准确度下，我可以放心地对整个作业现场区域进行布局。

无论您在工具中设置了何种容差，全站仪始终会引导您尽可能达到最高准确度。容差设置有两个基本功能：

在工作过程中使应用显示为绿色或红色，以便直观地提示测量结果是否处于您设置的容差范围内。
- 例如，在布局过程中将容差设置为 6 毫米时，只有当您与目标点的距离达到 6 毫米以内，所在位置的十字准线才会变为绿色，如下方屏幕截图所示。
在设站过程中显示能够使您保持在所设容差范围内的实际工作区域（如本文所述）

无论容差设置如何，该工具始终会将您引导至相对于使用该工具完成的设站结果计算出的点的“0”位置。不过，如果这些点的计算位置存在偏差，则完全取决于最终用户在设站时是否足够谨慎，以及在工作日内是否持续保持工具的准确性。

如需进一步了解准确度相关主题，请参阅本文。
